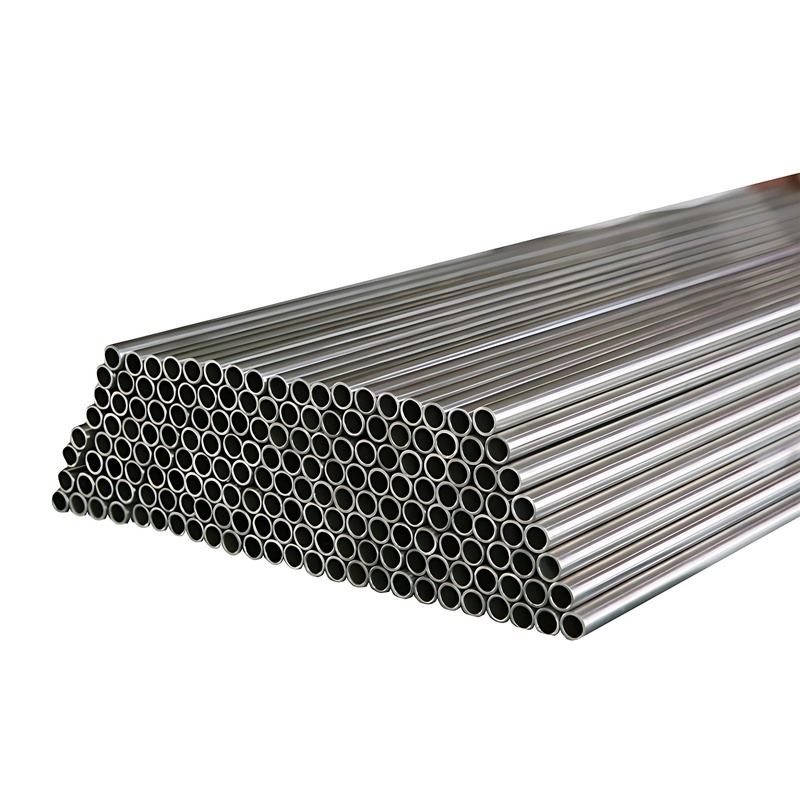

Ang mga heat exchanger tubes ay ginagamit upang palamig, init, o pag -reheat na likido, gas, at hangin. Ang mga heat exchanger tubes ay naglalaro ng isang mahalagang papel sa pagpapadali sa proseso ng paglipat ng init sa pamamagitan ng pagpapagana ng pagpapalitan ng thermal energy sa pagitan ng proseso ng likido at ang shell-side fluid.
Upang ma -transfer nang maayos ang init, ang pipe ay dapat magkaroon ng mahusay na thermal conductivity. Dahil ang init ay inilipat sa pamamagitan ng tubo mula sa mainit na bahagi hanggang sa malamig na bahagi, mayroong pagkakaiba sa temperatura sa lapad ng tubo. Dahil ang mga materyales sa pipe ay may iba't ibang mga tendencies upang mapalawak ng thermally sa iba't ibang mga temperatura, ang mga thermal stress ay nangyayari sa panahon ng operasyon. Hindi ito kasama ang anumang mga stress na sanhi ng mataas na presyon na nabuo ng likido mismo. Ang materyal na tubo ay dapat ding maging katugma sa likidong gilid ng shell-tube sa mahabang panahon sa ilalim ng mga kondisyon ng operating (temperatura, presyon, pH, atbp.) Upang mabawasan ang pagkasira tulad ng kaagnasan.
Ang hindi maayos na pagpili ng materyal na tubo ay maaaring magresulta sa pagtagas ng tubo sa pagitan ng mga panig ng shell at tubo, na nagreresulta sa likido na cross-kontaminasyon at posibleng pagkawala ng presyon. Siyempre, dahil ang pipe ay nasa ilalim ng presyon sa loob ng mahabang panahon, ang pagkapagod ay magaganap sa paglipas ng panahon, na nagreresulta sa pagtagas. Kapag nangyari ito, kung paano ayusin ang mga tubong palitan ng init sa heat exchanger?
Ang pagtagas ng mga tubong palitan ng init sa mga vessel ng presyon sa pangkalahatan ay nangyayari sa dalawang lugar, ang isa ay ang koneksyon ng mga tubo, at ang iba pa ay ang pagtagas ng tubo mismo.
(1) Ang pagtagas sa hindi kinakalawang na asero na heat exchanger tube na koneksyon

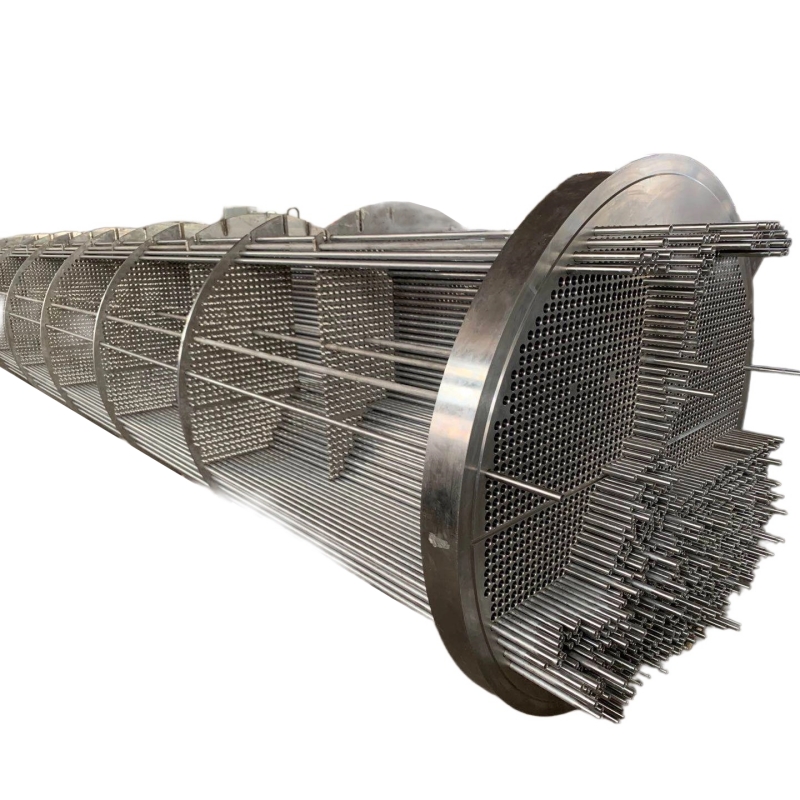

Mayroong tatlong pangunahing pamamaraan para sa pagkonekta ng mga tubo at mga sheet ng tubo: mga kasukasuan ng pagpapalawak, hinang, hinang, at mga kasukasuan ng pagpapalawak. Dahil sa pagbabagu -bago ng temperatura at presyon at ang hindi pantay na pagpapapangit ng pagkakaiba sa temperatura, ang pipe ng pagpapalawak ay nagiging sanhi ng pipe na hilahin, paluwagin, at pagtagas mula sa sheet ng tubo. Ang kumpletong pagpapalawak ay maaaring magamit upang maalis ang pagtagas. Kung ito ay hindi epektibo, maaari itong gawin muli. Ang pandagdag na pagpapalawak ay hindi maaaring higit sa tatlong beses, kung hindi man ito ay magiging sanhi ng materyal sa butas ng tubo ng tubo dahil sa malamig na trabaho at maging mas mahigpit.
Kung ang pagpapalawak ay hindi epektibo, ang pipe ay dapat mapalitan o welded. Dapat pansinin na pagkatapos ng hinang, ang mga nakapalibot na tubo ay kailangang mapalawak muli dahil ang pagpapalawak ng thermal at pag -urong ng sheet ng tubo pagkatapos ng hinang ay magiging sanhi ng pagtagas sa mga kasukasuan ng pagpapalawak ng iba pang mga nakapalibot na tubo. Kung ang weld sa pagitan ng pipe at ang tube sheet ay tumutulo, maaari itong ayusin sa pamamagitan ng paggiling at pag -aayos ng weld.
(2) Ang pipe mismo ay tumutulo
Dahil sa kaagnasan, pag -abrasion, pagguho, sedimentation corrosion, at iba pang mga kadahilanan, ang mga heat exchange tubes ay madalas na nagdudulot ng mga bitak, perforations, at pagtagas sa mga tubo. Ang pagtagas ng pipe mismo ay hindi maaaring ayusin sa ilalim ng normal na mga kalagayan. Kung ang bilang ng mga tumagas na tubo ay hindi malaki, maaari mong gamitin ang mga conical metal plugs upang harangan ang parehong mga dulo ng bibig ng pipe. Kung ang presyon sa gilid ng pipe ay mataas, plug ito nang mahigpit at pagkatapos ay mag -welding nang higit pa para sa pagiging maaasahan. Ang haba ng plug ng metal sa pangkalahatan ay dalawang beses sa panloob na diameter ng pipe, ang diameter ng maliit na dulo ay dapat na katumbas ng 85% ng panloob na diameter, at ang taper ay 1:10.
Ang katigasan ng materyal na plug ay dapat na mas mababa sa o katumbas ng tigas ng pipe. Kapag ang pag -plug ng mga tubo upang maalis ang mga pagtagas, ang bilang ng mga tubo na naka -plug ay hindi dapat lumampas sa 10%. Kapag ang isang dulo ng hindi kinakalawang na asero heat exchange tube ay nasira, ang iginuhit na paraan ng pag -aayos ng tubo ay maaari ring magamit. Ito ay dahil ang rate ng pagpahaba ng hindi kinakalawang na tubo ng bakal ay 40%~ 45%. Kapag ang kabuuang pagpahaba ng iginuhit na tubo ay hindi lalampas sa 12%, ang tubo ay maaaring iguhit nang maraming beses.
