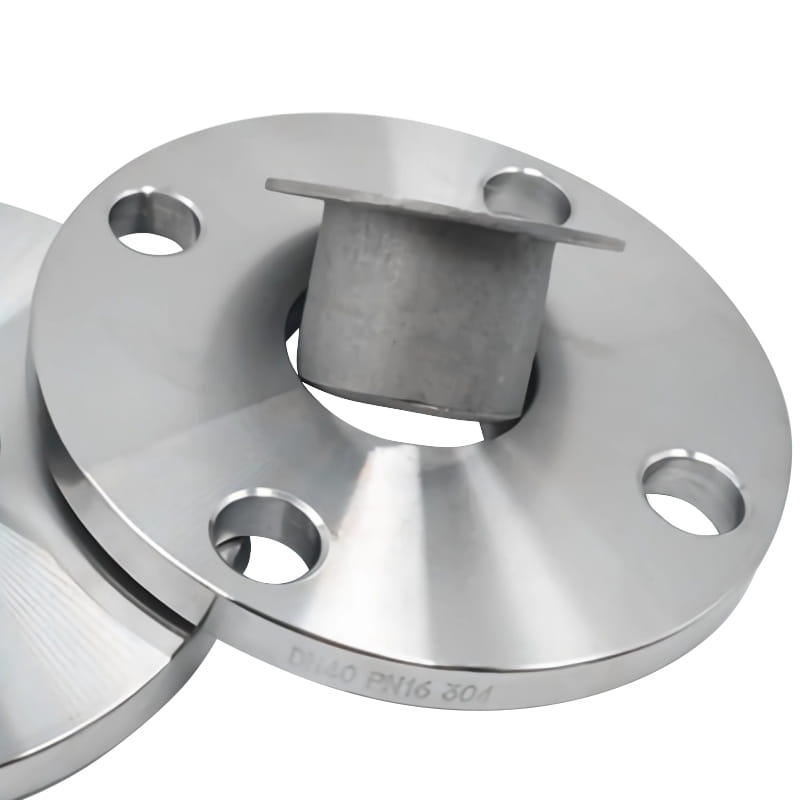

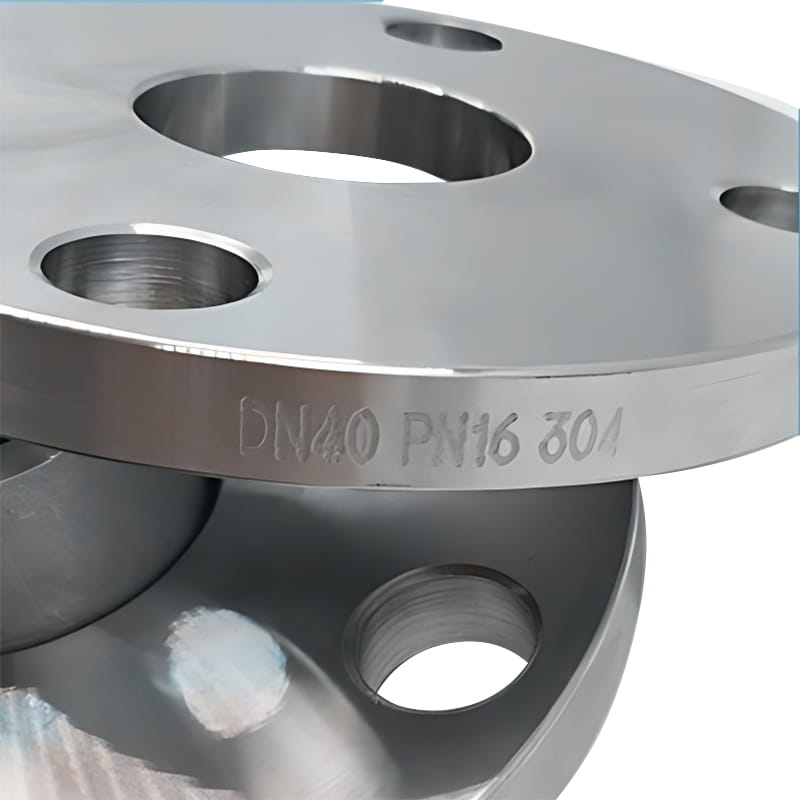

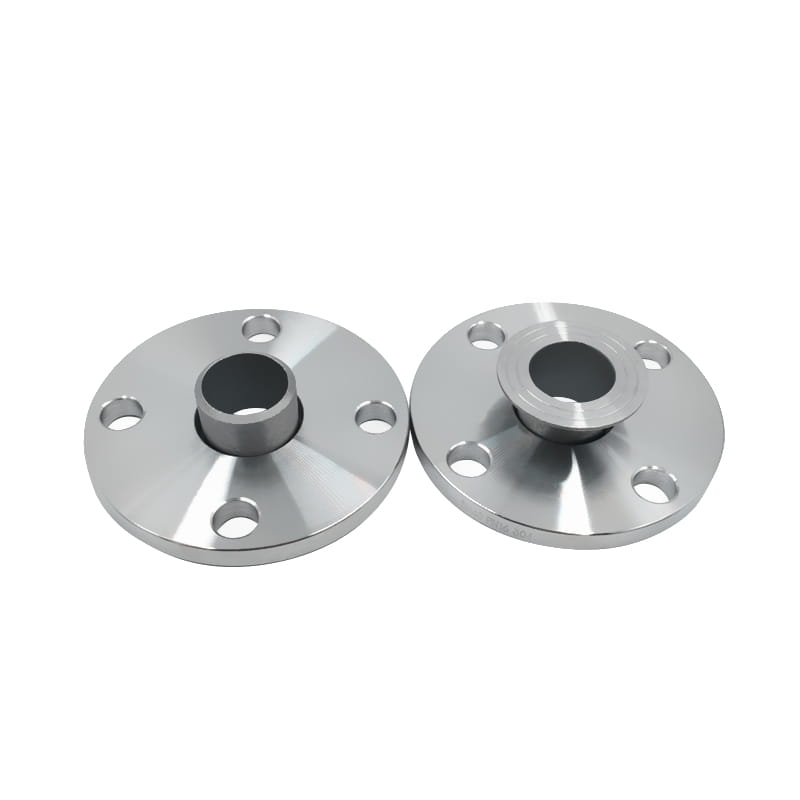

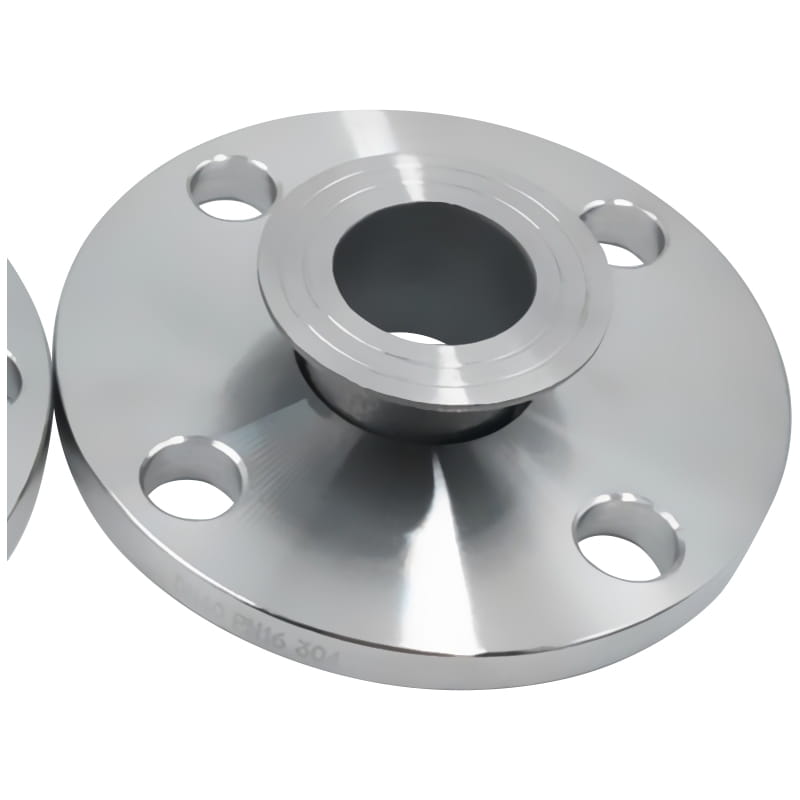

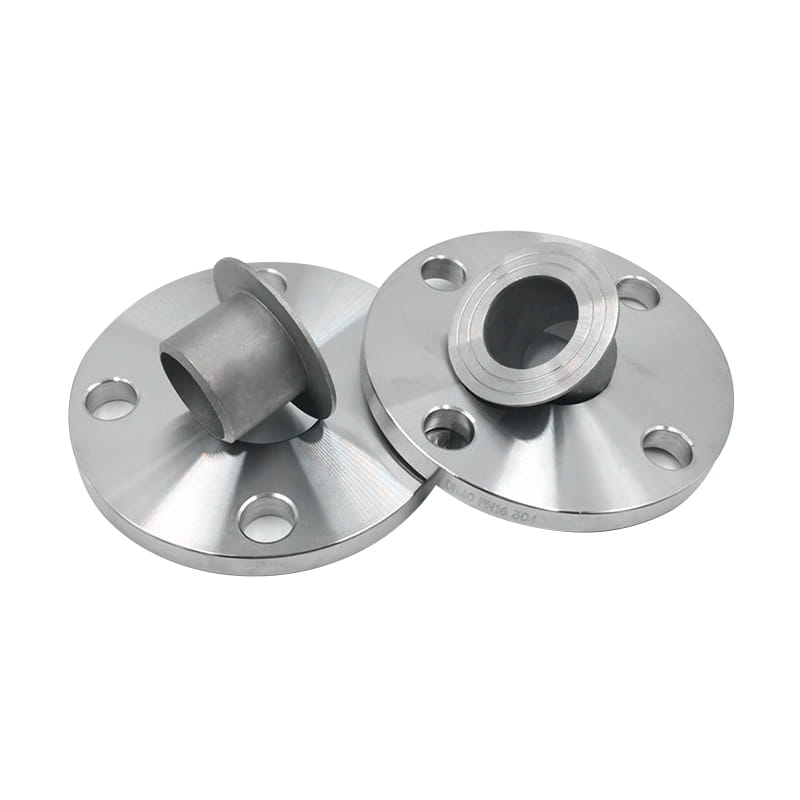

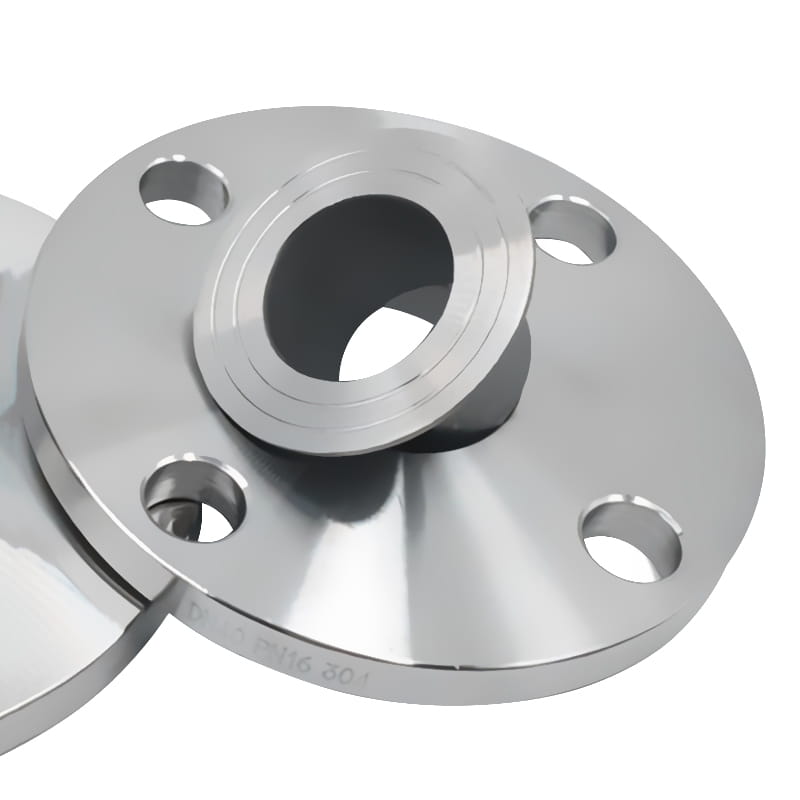

Ang katumpakan na pag -alis ng SS lap joint flange na may mga dulo ng stub

Ang katumpakan na pag -alis ng SS lap joint flange na may mga dulo ng stub

Ang lap joint flange ay walang nakataas na mukha, ginagamit ito kasabay ng isang "lap joint stub end"- isang lap joint stub end at isang lap joint flange. Ang paggamit nito sa mga puntos kung saan nangyayari ang matinding baluktot na stress ay dapat iwasan.

Dahil ang magkasanib na flange mismo ay hindi welded sa pipe, maaari itong paikutin upang ihanay ang mga butas ng bolt at ang pagpupulong at pag -disassembly ay mas madali. Ang tampok na ito ay pinapasimple ang pag -install, pagpapanatili, at pag -aayos ng mga gawain, pagbabawas ng downtime at pangkalahatang gastos. Ang disenyo ng flange ay nagbibigay-daan para sa angular misalignment ng mga tubo, tinitiyak ang isang masikip at tumagas na kasukasuan ng patunay kahit na ang mga tubo ay hindi perpektong nakahanay.

Ang mga crevice na nabuo sa pagitan ng panloob na ibabaw ng flange bore at ang panlabas na ibabaw ng mga dulo ng stub ay maaaring mangolekta ng mga kontaminado. Ang mga nakolekta na mga kontaminado ay maaaring magpakita ng isang problema at magreresulta sa kaagnasan ng crevice.

Karaniwan silang ginagamit sa mga aplikasyon ng mababang presyon, tulad ng petrochemical, langis at gas, paggamot sa tubig, pagkain at inumin, at industriya ng pagproseso ng kemikal. $

Nakaraan ：No previous article
Susunod ：Polishing hindi kinakalawang na asero lap joint flange Assembly

Panimula

Pamantayan	ANSI/ASME: ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48
Materyal	Carbon Steel: ASTM A105, A350 LF2 Hindi kinakalawang na asero: A182 F304/F304L/F316/F316L/F321 Alloy Steel: ASTM A182, GR F1, F11, F22, F5, F9, F91
Ibabaw	makintab ， shot blasting, sandblasting, atbp
I -type	Forged, heat-treated at machined
laki	1/2 '' hanggang 48 "
Oras ng paghahatid	Sa loob ng 5-30 araw pagkatapos matanggap ang prepaid
Pag -iimpake	Karaniwang pag -export ng kahoy na kaso o ayon sa hiniling mo
Application	petrochemical, langis at gas, paggamot sa tubig, pagkain at inumin, at industriya ng pagproseso ng kemikal, atbp.

PN10

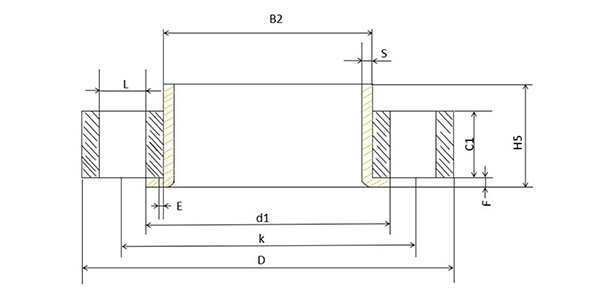

DN	Pipe od	D	B2	C1	K	E	L	Qtty.	Timbang
200	2198.1	340	226	24	295	6	22	8	8.87
	204.0 - 206.0	340	213	24	295	6	22	8	8.87
250	273.0	395	281	26	350	8	22	12	11.20
	254.0 - 256.0	395	264	26	350	8	22	12	11.20
300	323.9	445	333	26	400	8	22	12	12.80
	304.0 - 306.0	445	315	26	400	8	22	12	12.80
350	355.6	505	365	30	460	8	22	16	19.40
400	406.4	565	416	32	515	8	26	16	26.40
450	457.0	615	467	36	565	8	26	20	32.20
500	508.0	670	519	38	620	8	26	20	38.50
600	610.0	780	622	42	725	8	30	20	52.20

PN16

DN	Pipe od	D	B2	C1	K	E	L	Qtty.	Timbang
50	60.3	165	65	20	125	5	18	4	2.52
	53.0 - 54.0	165	65	20	125	5	18	4	2.52
65	76.1	185	81	20	145	6	18	8	3.05
	68.0 - 70.0	185	75	20	145	6	18	8	3.05
80	88.9	200	94	20	160	6	18	8	3.48
	83.0 - 84.0	200	89	20	160	6	18	8	3.48
100	114.3	220	120	22	180	6	18	8	4.20
	103.0 - 106.0	220	113	22	180	6	18	8	4.20
125	139.7	250	145	22	210	6	18	8	5.21
	128.0 - 133.0	250	138	22	210	6	18	8	5.21
150	168.0	285	174	24	240	6	22	8	6.89
	153.0 - 156.0	285	164	24	240	6	22	8	6.89
200	219.1	340	226	26	295	6	22	12	9.31
250	273.0	405	281	29	355	8	26	12	13.50
300	323.9	460	333	32	410	8	26	12	18.00
350	355.6	520	365	35	470	8	26	16	27.00
400	406.4	580	416	38	525	8	30	16	34.60
450	457.0	640	467	42	585	8	30	20	44.60
500	508.0	715	519	46	650	8	33	20	62.00

PN25

DN	Pipe od	D	B2	C1	K	E	L	Qtty.	Timbang
200	219.1	360	226	32	310	6	26	12	13.80
250	273.0	425	281	35	370	8	30	12	19.40
300	323.9	485	333	38	430	8	30	16	25.50

PN40

DN	Pipe od	D	B2	C1	K	E	L	Qtty.	Timbang
10	17.2	90	21	14	60	3	14	4	0.60
15	21.3	95	25	14	65	3	14	4	0.65
20	26.9	105	31	16	75	4	14	4	0.91
25	33.7	115	38	16	85	4	14	4	1.08
32	42.4	140	47	18	100	5	18	4	1.77
40	48.3	150	53	18	110	5	18	4	2.02
	40.0 - 44.5 $	150	50	18	110	5	18	4	2.02
50	60.3	165	65	20	125	5	18	4	2.65
65	76.1	185	81	22	145	6	18	8	3.36
80	88.9	200	94	24	160	6	18	8	4.18
100	114.3	235	120	26	190	6	22	8	5.87
125	139.7	270	145	28	220	6	26	8	7.95
150	168.3	300	174	30	250	6	26	8	9.97
