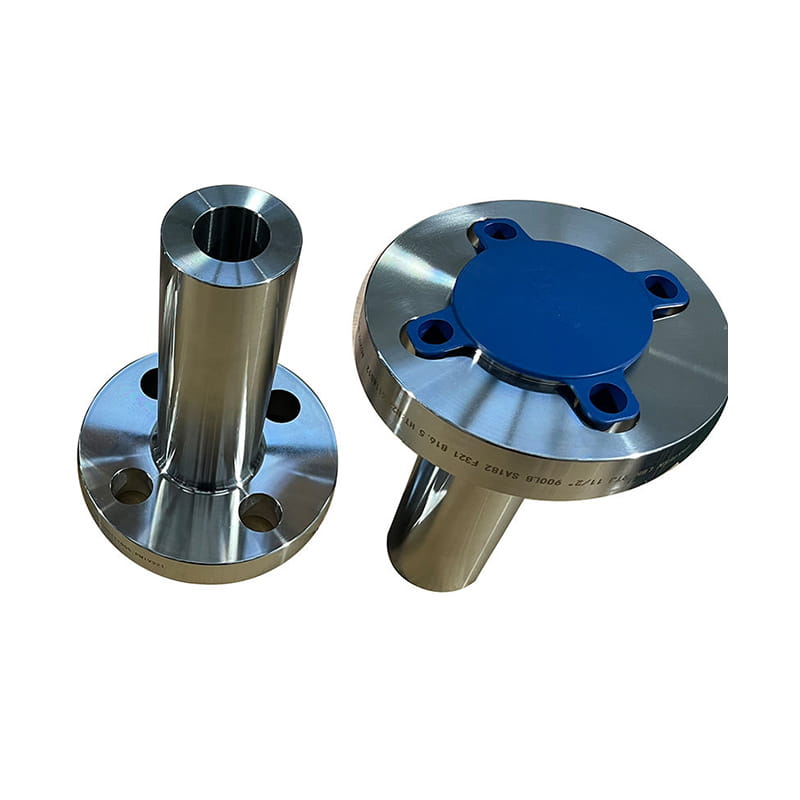

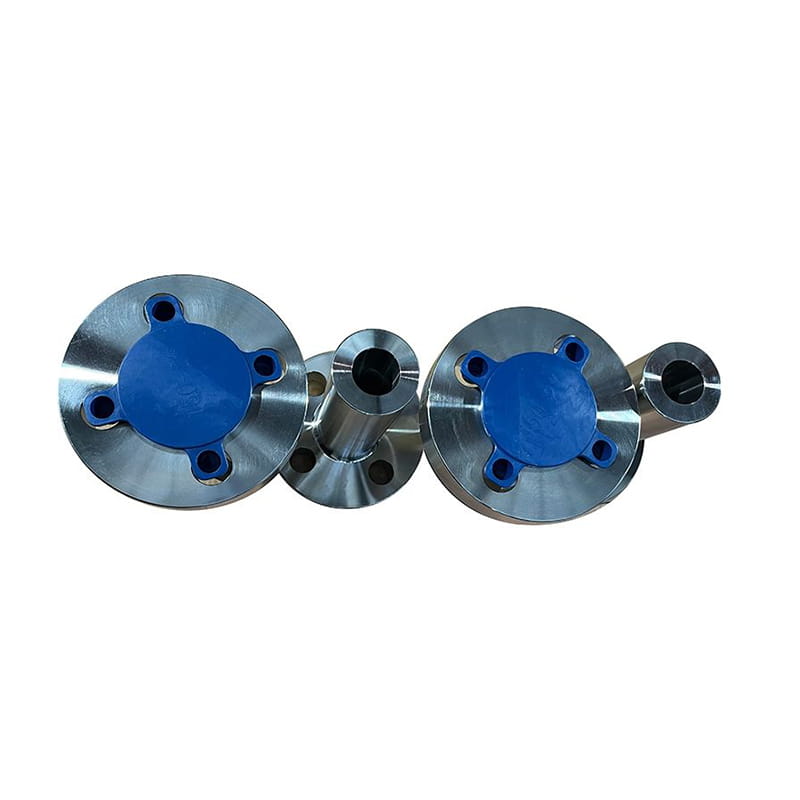

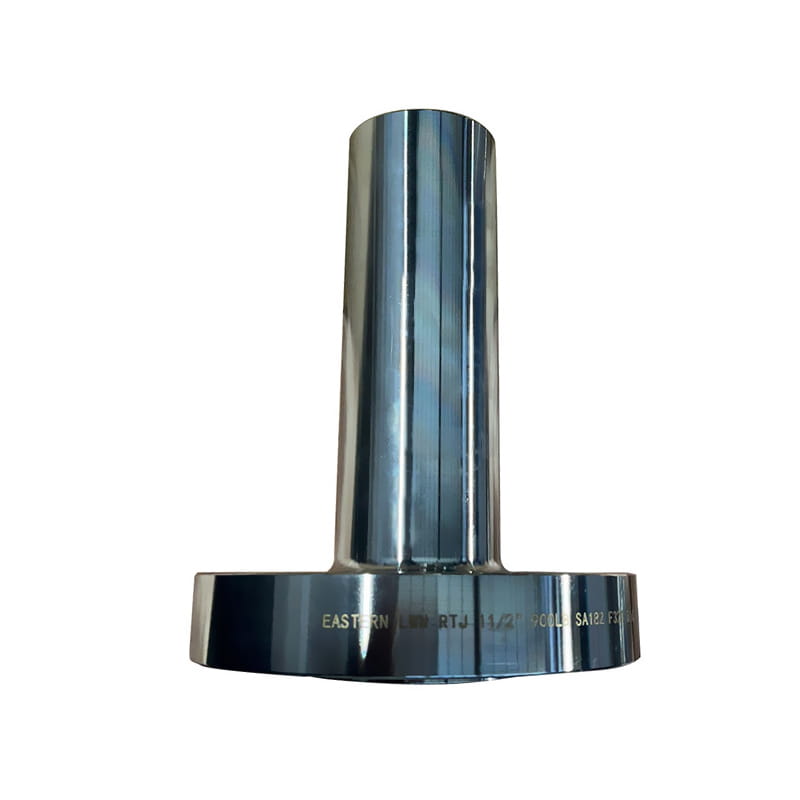

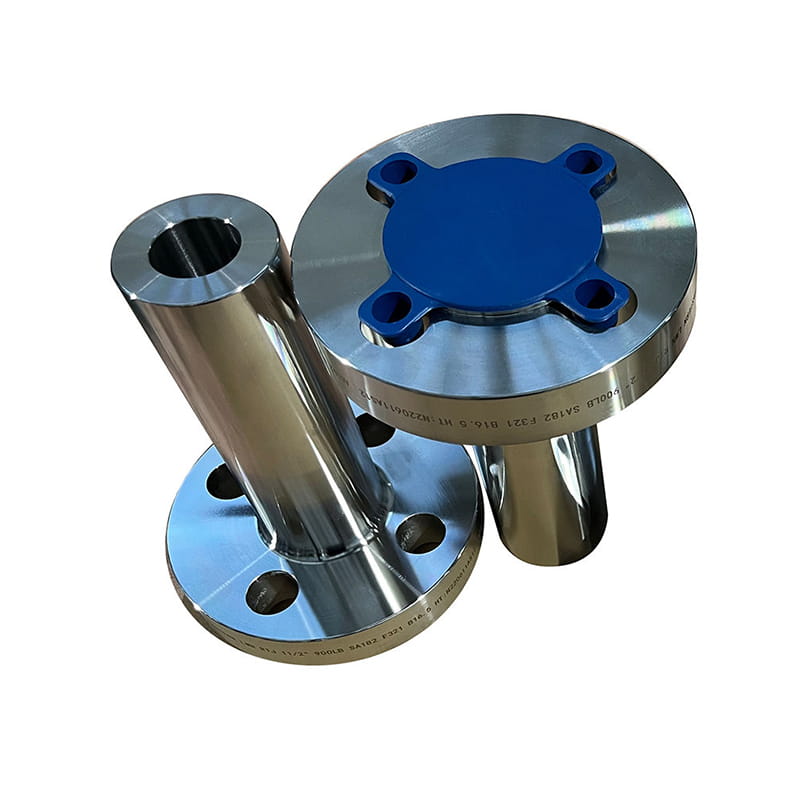

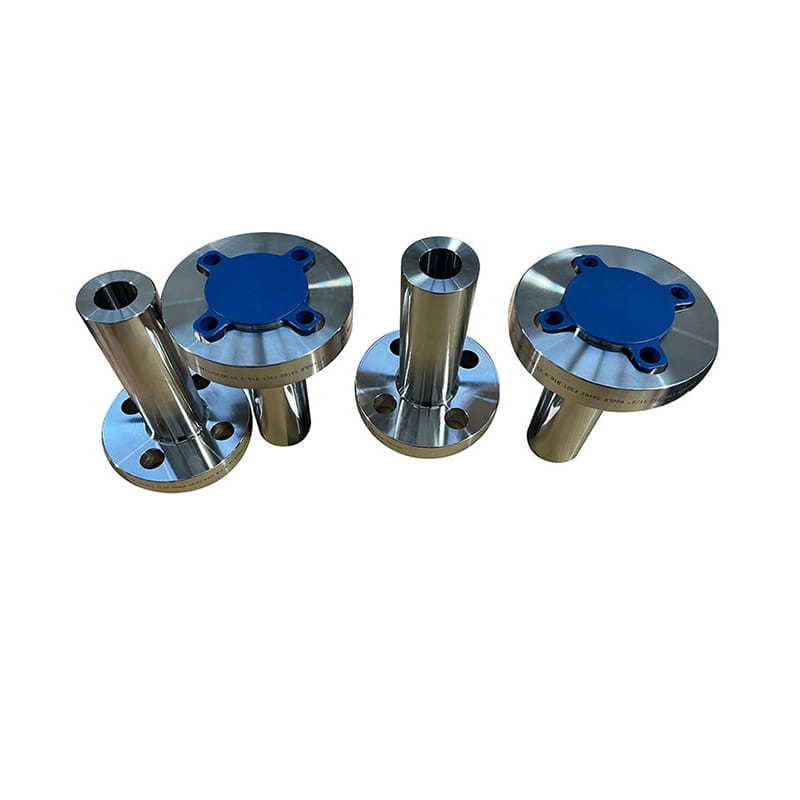

Panimula

Pamantayan	Carbon Steel: ASTM A105, ASTM A350 LF1 / LF2, S235JR, P245GH, P250GH, P280GH, A694 F42 / 46/52 / 56/60/65/70, atbp Hindi kinakalawang na asero: ASTM A182 F304/304L/304H, F316/316L, F317/317L, F321, F310, F347, atbp. Alloy Steel: ASTM A 182 F1/ F5/ F9/ F11/ F22/ F91/ ETC. Duplex at Super Duplex Steel: ASTM A815 UNS S31803/S32205/S32750/S32760
Materyal	A182 F304/304L, F316/316L, 317, 321, 310s, 316ti, 316H.317H.317L. 904L, 321H, 347H, 310H, UNS31803, UNS32750, UNS32760, Nickel Alloy Inconel 600, Inconel 625, Incoloy 601, Inconel 690, Inconel 625, Inconel 718, Incoloy 800, Incoloy 825, Incoloy 800H, C-276, Monel 400, Alloy 20.
Ibabaw	Rust Prevention, Black Paint Coating o Phosphating Paggamot na may Itim na Kulay, Varnish Paint Coating, Varnish Oil Coating, Electro Galvanizing Coating
I -type	Forged, heat-treated at machined
laki	1/2 "-48"
Oras ng paghahatid	Sa loob ng 5-30 araw pagkatapos matanggap ang prepaid
Pag -iimpake	Panloob na plastic bag, panlabas na karton, at kaso ng playwud o papag o ayon sa kinakailangan ng kliyente
Application	Mga gawa sa tubig, industriya ng paggawa ng barko, industriya ng petrochemical & gas, kapangyarihan Industriya, Valve Industry General Pipa na nagkokonekta sa mga proyekto, atbp. $

Tolerance ng Flange

Pangkalahatang Tandaan: Ang mga sukat ay nasa pulgada.


Sa labas ng diameter (sukat o)	OD <12 ± 0.060 Od> 12, <24 ± 0.120 OD> 24 ± 0.190

Kapal ng Flange Min (Dimensyon C)	Lahat ng laki NPS 18 at mas maliit na 0.120, -zero NPS 20 at mas malaki 0.190, -zero
Hub Diameter Bevel (Dimensyon A)	Lahat ng laki 0.120, -zero
Haba sa pamamagitan ng hub (sukat h)	NPS 4 at mas maliit na ± 0.060 NPS 5 hanggang 10, kasama ang 0.060, -0.120 NPS 12 at mas malaki 0.120, -0.180
Diameter ng Bore (Dimensyon B)	NPS 10 at mas maliit ± 0.030 NPS 12 hanggang 18, kasama ang ± 0.060 NPS 20 at mas malaki 0.120, -0.060
Facings	*Nakaharap sa taas ± 0.010 Diameter ng nakataas na mukha (Dimensyon R) Klase 150, 300 (0.06 in. Itinaas na mukha) ± 0.030 Klase 400 (0.25 in. Itinaas na mukha) ± 0.020 Ring Type Joint 0.020, -zero Sa loob at labas ng mga diametro ng malaki at maliit Dila, uka, lalaki, at babae R, S, T, U, W, X, Y & Z ± 0.020 K&L 0.020, -zero Singsing na magkasanib na nakaharap Lalim (Dimensyon E) 0.016, -zero Lapad (sukat f) ± 0.008 Diameter ng Pitch (Dimensyon P) ± 0.005 Radius sa ilalim (sukat r) R <0.060 0.030, -zero R> 0.060 ± 0.030 23-degree na anggulo ± ½ deg.
Pagbabarena at nakaharap	Diameter ng bilog na bolt ± 0.060 Center-to-center ng katabing mga butas ng bolt ± 0.030 Eccentricity sa pagitan ng bolt bilog at diameter at makinang nakaharap sa mga diametro NPS 2 ½ $ at mas maliit ± 0.030 NPS 3 at mas malaki ± 0.060 *Diameter ng mga butas ng bolt ± 0.020

Class150

Nominal Laki ng pipe (Sa)	Sa labas Diameter (Mm)	Kapal ng flange Min. (Mm)	O.D. Ng Itinaas Mukha (Mm)	Hub Diameter sa Bevel (Mm)	Diameter ng Bore (Mm)	Haba Sa pamamagitan ng Hub (Mm)	Pagbabarena
Nominal Laki ng pipe (Sa)	Sa labas Diameter (Mm)	Kapal ng flange Min. (Mm)	O.D. Ng Itinaas Mukha (Mm)	Hub Diameter sa Bevel (Mm)	Diameter ng Bore (Mm)	Haba Sa pamamagitan ng Hub (Mm)	Diameter ng Bolt Bilog (Mm)	Bilang ng mga butas	Diameter ng mga butas (Mm)

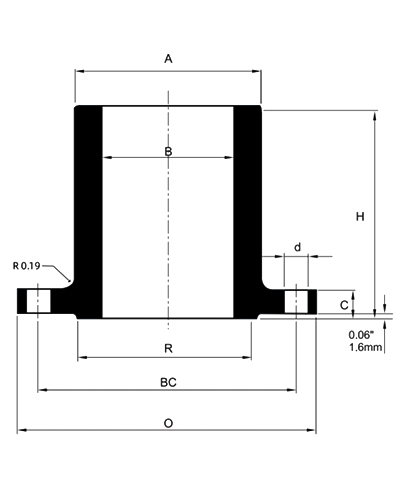

-	O	C	R	A	B	H	BC	-	d
½	89.0	11.1	34.9	30.2	12.7	228.6	60.5	4	15.8
¾	95.8	12.7	42.9	38.1	19.1	228.6	69.9	4	15.8
1	10.8.0	14.3	50.8	50.8	25.4	228.6	79.4	4	15.8
1 ¼	117.5	15.9	63.5	60.3	31.8	228.6	88.9	4	15.8
1 ½	127.0	17.5	73.0	66.7	38.1	228.6	98.4	4	15.8
2	152.5	19.1	92.1	82.5	50.8	228.6	120.7	4	19.0
2 ½	178.0	22.2	104.8	95.2	63.5	228.6	139.7	4	19.0
3	190.5	23.8	127.0	107.9	76.2	228.6	152.4	4	19.0
3 ½	216.0	23.8	139.9	124.0	88.9	228.6	177.8	8	19.0
4	228.5	23.8	157.2	139.7	101.6	228.6	190.5	8	19.0
5	254.0	23.8	185.7	165.1	127.0	228.6	215.9	8	22.5
6	279.5	25.4	215.9	196.8	152.4	228.6	241.3	8	22.5
8	343.0	28.6	269.9	247.6	203.2	228.6	298.4	8	22.5
10	406.5	30.2	323.9	304.8	254.0	228.6	361.9	12	25.5
12	482.5	31.8	381.0	365.1	304.8	228.6	431.8	12	25.5
14	533.5	34.9	412.8	406.4	355.6	228.6	476.2	12	28.5
16	597.0	36.5	469.9	457.2	406.4	228.6	539.7	16	28.5
18	635.0	39.7	533.4	508.0	457.2	228.6	577.8	16	31.8
20	698.5	42.9	584.2	558.8	508.0	228.6	635.0	20	31.8
24	813.0	47.0	692.2	666.7	609.6	228.6	749.3	20	35.1

Class300

Nominal Laki ng pipe (Sa)	Sa labas Diameter (Mm)	Kapal ng flange Min. (Mm)	O.D. Ng Itinaas Mukha (Mm)	Hub Diameter sa Bevel (Mm)	Diameter ng Bore (Mm)	Haba Sa pamamagitan ng Hub (Mm)	Pagbabarena
Nominal Laki ng pipe (Sa)	Sa labas Diameter (Mm)	Kapal ng flange Min. (Mm)	O.D. Ng Itinaas Mukha (Mm)	Hub Diameter sa Bevel (Mm)	Diameter ng Bore (Mm)	Haba Sa pamamagitan ng Hub (Mm)	Diameter ng Bolt Bilog (Mm)	Bilang ng mga butas (PC)	Diameter ng mga butas (Mm)
-	O	C	R	A	B	H	BC	-	d
½	95.5	14.3	34.9	38.1	12.7	228.6	66.7	4	15.8
¾	117.5	15.9	42.9	47.6	19.1	228.6	82.5	4	19.0
1	124.0	17.5	50.8	54.0	25.4	228.6	88.9	4	19.0
1 ¼	133.5	19.1	63.5	63.5	31.8	228.6	98.4	4	19.0
1 ½	155.5	20.6	73.0	69.8	38.1	228.6	114.3	4	22.5
2	165.0	22.2	92.1	82.5	50.8	228.6	127.0	8	19.0
2 ½	190.5	25.4	104.8	100.0	63.5	228.6	149.2	8	22.5
3	209.5	28.6	127.0	117.5	76.2	228.6	168.3	8	22.5
3 ½	228.5	30.2	139.7	133.4	88.9	228.6	184.1	8	22.5
4	254.0	31.8	157.2	146.0	101.6	228.6	200.0	8	22.5
5	279.5	34.9	185.7	177.8	127.0	228.6	234.9	8	22.5
6	317.5	36.5	215.9	206.4	152.4	228.6	269.9	12	22.5
8	381.0	41.3	269.9	260.3	203.2	228.6	330.2	12	25.5
10	444.5	47.6	323.9	320.7	254.0	228.6	387.3	16	28.5
12	520.5	50.8	381.0	374.6	304.8	228.6	450.8	16	31.8
14	584.0	54.0	412.8	425.4	355.6	228.6	514.3	20	31.8
16	64.7	57.2	469.9	482.6	406.4	228.6	571.5	20	35.1
18	711.0	60.3	533.4	533.4	457.2	228.6	628.6	24	35.1
20	774.5	63.5	584.2	587.3	508.0	228.6	685.8	24	35.1
24	914.5	69.9	692.2	701.6	609.6	228.6	812.8	24	41.2

Class400

Nominal Laki ng pipe (Sa)	Sa labas Diameter (Mm)	Kapal ng flange Min. (Mm)	O.D. Ng Itinaas Mukha (Mm)	Hub Diameter sa Bevel (Mm)	Diameter ng Bore (Mm)	Haba Sa pamamagitan ng Hub (Mm)	Pagbabarena
Nominal Laki ng pipe (Sa)	Sa labas Diameter (Mm)	Kapal ng flange Min. (Mm)	O.D. Ng Itinaas Mukha (Mm)	Hub Diameter sa Bevel (Mm)	Diameter ng Bore (Mm)	Haba Sa pamamagitan ng Hub (Mm)	Diameter ng Bolt Bilog (Mm)	Bilang ng mga butas (PC)	Diameter ng mga butas (Mm)
-	O	C	R	A	B	H	BC	-	d
1	124.0	17.5	50.8	54.0	25.4	228.6	88.9	4	19.0
1 ¼	133.5	20.6	63.5	63.5	31.8	228.6	98.4	4	19.0
1 ½	155.5	22.2	73.0	69.8	38.1	228.6	114.3	4	22.5
2	165.0	25.4	92.1	82.5	50.8	228.6	127.0	8	19.0
2 ½	190.5	28.6	104.8	100.0	63.5	228.6	149.2	8	22.5
3	209.5	31.8	127.0	117.5	76.2	228.6	168.1	8	22.5
3 ½	228.5	34.9	139.7	133.4	88.9	228.6	184.2	8	25.5
4	254.0	34.9	157.2	146.0	101.6	228.6	200.0	8	25.5
5	279.5	38.1	185.7	177.8	127.0	228.6	234.9	8	25..5
6	317.5	41.3	215.9	206.4	152.4	228.6	269.9	12	25.5
8	381.0	47.6	269.9	260.3	203.2	228.6	330.2	12	28.5
10	444.5	54.0	323.9	320.7	254.0	228.6	387.3	16	31.8
12	520.5	57.2	381.0	374.6	304.8	228.6	450.8	16	35.1
14	584.0	60.3	412.8	425.4	355.6	228.6	514.3	20	35.1
16	647.5	63.5	469.9	482.6	406.4	228.6	571.5	20	38.1
18	711.0	66.7	533.4	533.4	457.2	228.6	628.6	24	38.1
20	774.5	69.9	584.2	587.3	508.0	228.6	685.8	24	41.2
24	914.5	76.2	692.2	701.6	609.6	228.6	812.8	24	47.8

Class600

Nominal Laki ng pipe (Sa)	Sa labas Diameter (Mm)	Kapal ng flange Min. (Mm)	O.D. Ng Itinaas Mukha (Mm)	Hub Diameter sa Bevel (Mm)	Diameter ng Bore (Mm)	Haba Sa pamamagitan ng Hub (Mm)	Pagbabarena
Nominal Laki ng pipe (Sa)	Sa labas Diameter (Mm)	Kapal ng flange Min. (Mm)	O.D. Ng Itinaas Mukha (Mm)	Hub Diameter sa Bevel (Mm)	Diameter ng Bore (Mm)	Haba Sa pamamagitan ng Hub (Mm)	Diameter ng Bolt Bilog (Mm)	Bilang ng mga butas (PC)	Diameter ng mga butas (Mm)
-	O	C	R	A	B	H	BC	-	d
1	124.0	17.5	50.8	54.0	25.4	228.6	88.9	4	19.0
1 ¼	133.5	20.6	63.5	63.5	31.8	228.6	98.4	4	19.0
1 ½	155.5	22.2	73.0	69.8	38.1	228.6	114.3	4	22.5
2	165.0	25.4	92.1	82.5	50.8	228.6	127.0	8	19.0
2 ½	190.5	28.6	104.8	100.0	63.5	228.6	149.2	8	22.5
3	209.5	31.8	127.0	117.5	76.2	228.6	168.1	8	22.5
3 ½	228.5	34.9	139.7	133.4	88.9	228.6	184.2	8	25.5
4	273.0	38.1	157.2	152.4	101.6	228.6	215.9	8	25.5
5	330.0	44.5	185.7	190.5	127.0	228.6	266.7	8	28.5
6	355.5	47.6	215.9	222.2	152.4	228.6	292.1	12	28.5
8	419	55.6	269.9	273.0	203.2	228.6	349.3	12	31.8
10	508.0	63.5	323.9	342.9	254.0	228.6	431.8	16	35.1
12	559.0	66.7	381.0	400.0	304.8	228.6	489.0	20	35.1
14	603.5	69.9	412.8	431.8	355.6	228.6	527.1	20	38.1
16	686.0	76.2	469.9	495.3	406.4	228.6	603.3	20	412
18	743.0	82.6	533.4	546.1	457.2	228.6	654.1	20	44.5
20	813.0	88.9	584.2	609.6	508.0	228.6	723.9	24	44.5
24	940.0	101.6	692.2	717.5	609.6	228.6	838.2	24	50.8

Class900

Nominal Laki ng pipe (Sa)	Sa labas Diameter (Mm)	Kapal ng flange Min. (Mm)	O.D. Ng Itinaas Mukha (Mm)	Hub Diameter sa Bevel (Mm)	Diameter ng Bore (Mm)	Haba Sa pamamagitan ng Hub (Mm)	Pagbabarena
Nominal Laki ng pipe (Sa)	Sa labas Diameter (Mm)	Kapal ng flange Min. (Mm)	O.D. Ng Itinaas Mukha (Mm)	Hub Diameter sa Bevel (Mm)	Diameter ng Bore (Mm)	Haba Sa pamamagitan ng Hub (Mm)	Diameter ng Bolt Bilog (Mm)	Bilang ng mga butas (PC)	Diameter ng mga butas (Mm)
-	O	C	R	A	B	H	BC	-	d
1	149.5	28.6	50.8	52.4	25.4	228.6	101.6	4	25.5
1 ¼	159.0	28.6	63.5	63.5	31.8	228.6	111.1	4	25.5
1 ½	178.0	31.8	73.0	69.9	38.1	228.6	123.8	4	28.5
2	216.0	38.1	92.1	104.8	50.8	228.6	165.1	8	25.5
2 ½	244.5	41.3	104.8	123.8	63.5	228.6	190.5	8	28.5
3	241.5	38.1	127.0	127.0	76.2	228.6	190.5	8	25.5
4	292.0	44.5	157.2	158.7	101.6	228.6	235.0	8	31.8
5	349.5	50.8	185.7	190.5	127.0	228.6	279.4	8	35.1
6	381.0	55.6	215.9	235.0	152.4	228.6	317.5	12	31.8
8	470.0	63.5	269.9	298.5	203.2	228.6	393.7	12	38.1
10	546.0	69.9	323.9	368.3	254.0	228.6	469.9	16	38.1
12	609.5	79.4	381.0	419.1	304.8	228.6	533.5	20	38.1
14	641.5	85.7	412.8	450.9	355.6	228.6	558.8	20	41.0
16	705.0	88.9	469.9	508.0	406.4	228.6	616.0	20	44.5
18	787.5	101.6	533.4	565.2	457.2	228.6	685.8	20	50.8
20	857.5	108.0	584.2	622.3	508.0	228.6	749.3	20	54.0
24	1014.5	139.7	692.2	749.3	609.6	228.6	901.7	20	66.5

Class1500

Nominal Laki ng pipe (Sa)	Sa labas Diameter (Mm)	Kapal ng flange Min. (Mm)	O.D. Ng Itinaas Mukha (Mm)	Hub Diameter sa Bevel (Mm)	Diameter ng Bore (Mm)	Haba Sa pamamagitan ng Hub (Mm)	Pagbabarena
Nominal Laki ng pipe (Sa)	Sa labas Diameter (Mm)	Kapal ng flange Min. (Mm)	O.D. Ng Itinaas Mukha (Mm)	Hub Diameter sa Bevel (Mm)	Diameter ng Bore (Mm)	Haba Sa pamamagitan ng Hub (Mm)	Diameter ng Bolt Bilog (Mm)	Bilang ng mga butas (PC)	Diameter ng mga butas (Mm)
-	O	C	R	A	B	H	BC	-	d
1	149.5	28.6	50.8	52.4	25.4	228.6	101.6	4	25.5
1 ¼	159.0	28.6	63.5	63.5	31.8	228.6	111.1	4	25.5
1 ½	178.0	31.8	73.0	69.9	38.1	228.6	123.8	4	28.5
2	216.0	38.1	92.1	104.8	50.8	228.6	165.1	8	25.5
2 ½	244.5	41.3	104.8	123.8	63.5	228.6	190.5	8	28.5
3	267.0	47.6	127.0	133.4	762	228.6	203.2	8	31.8
4	311.0	54.0	157.2	161.9	101.6	228.6	241.3	8	35.1
5	374.5	73.0	185.7	196.9	127.0	228.6	292.1	8	41.0
6	393.5	82.6	215.9	228.6	152.4	228.6	317.5	12	38.1
8	483.0	92.1	269.9	292.1	203.2	228.6	393.7	12	44.5
10	584.0	108.0	323.9	368.3	254.0	406.4	482.6	12	50.8
12	673.0	123.8	381.0	450.9	304.8	406.4	571.5	16	54.0
14	749.5	133.4	412.8	495.3	355.6	-	635.0	16	60.5
16	825.5	146.1	469.9	552.6	406.4	-	704.9	16	66.5
18	914.5	161.9	533.4	596.9	457.2	-	774.7	16	73.0
20	984.0	177.8	584.2	641.4	508.0	-	831.9	16	79.5
24	1168.5	203.2	692.2	762.0	609.6	-	9910.6	16	920

Class2500

Nominal Laki ng pipe (Sa)	Sa labas Diameter (Mm)	Kapal ng flange Min. (Mm)	O.D. Ng Itinaas Mukha (Mm)	Hub Diameter sa Bevel (Mm)	Diameter ng Bore (Mm)	Haba Sa pamamagitan ng Hub (Mm)	Pagbabarena
Nominal Laki ng pipe (Sa)	Sa labas Diameter (Mm)	Kapal ng flange Min. (Mm)	O.D. Ng Itinaas Mukha (Mm)	Hub Diameter sa Bevel (Mm)	Diameter ng Bore (Mm)	Haba Sa pamamagitan ng Hub (Mm)	Diameter ng Bolt Bilog (Mm)	Bilang ng mga butas (PC)	Diameter ng mga butas (Mm)
-	O	C	R	A	B	H	BC	-	d
1	159.0	34.9	50.8	57.2	25.4	228.6	108.0	4	25.5
1 ¼	184.0	38.1	63.5	73.0	31.8	228.6	130.2	4	28.5
1 ½	203.0	44.5	73.0	79.4	38.1	228.6	146.1	4	31.8
2	235.0	50.8	92.1	95.3	50.8	228.6	171.5	8	28.5
2 ½	267.0	57.2	104.8	114.3	63.5	228.6	196.9	8	31.8
3	305.0	66.7	127.0	133.4	76.2	228.6	228.6	8	35.0
4	355.5	76.2	157.2	165.1	101.6	228.6	273.1	8	41.0
5	419.0	92.1	185.7	203.2	127.0	228.6	323.9	8	48.0
6	483.0	108.0	215.9	235.0	152.4	228.6	368.3	8	54.0
8	552.5	127.0	269.9	304.8	203.2	228.6	438.2	12	54.0
10	673.0	165.1	323.9	374.7	254.0	406.4	539.8	12	66.5
12	762.0	184.2	381.0	441.3	304.8	406.4	619.1	12	73.0
