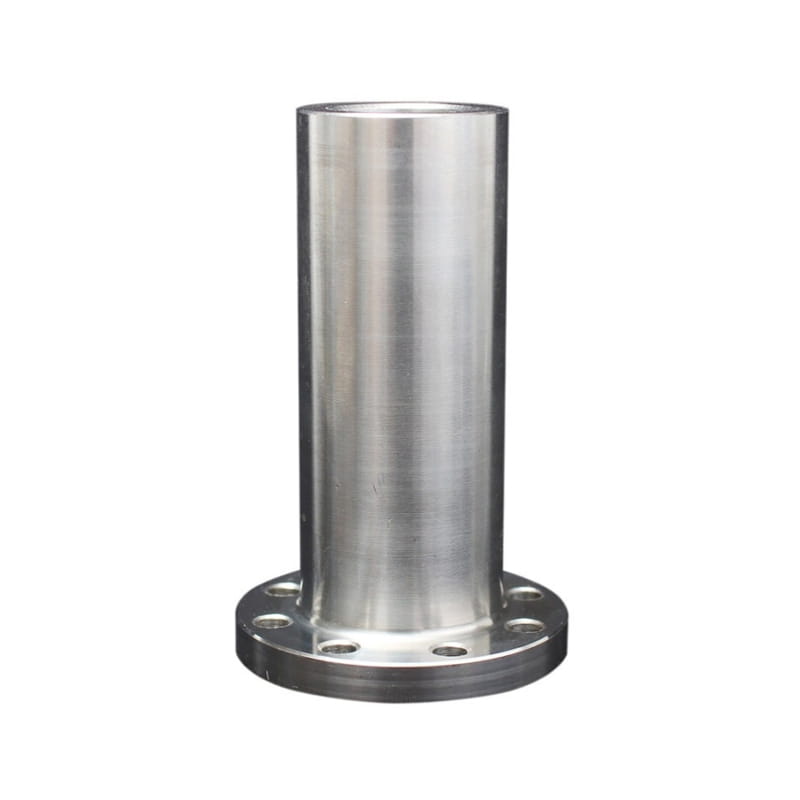

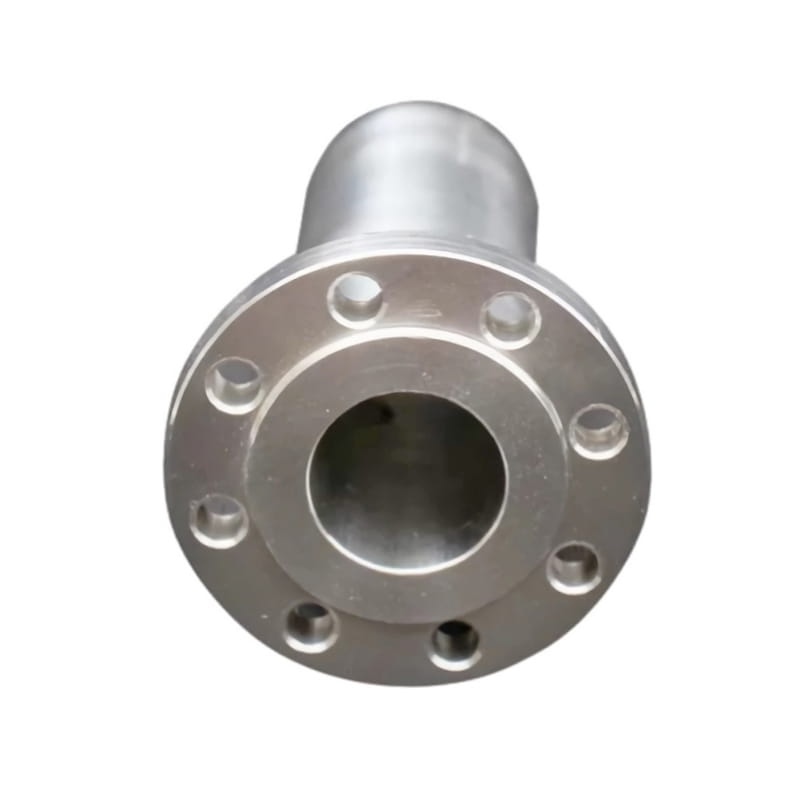

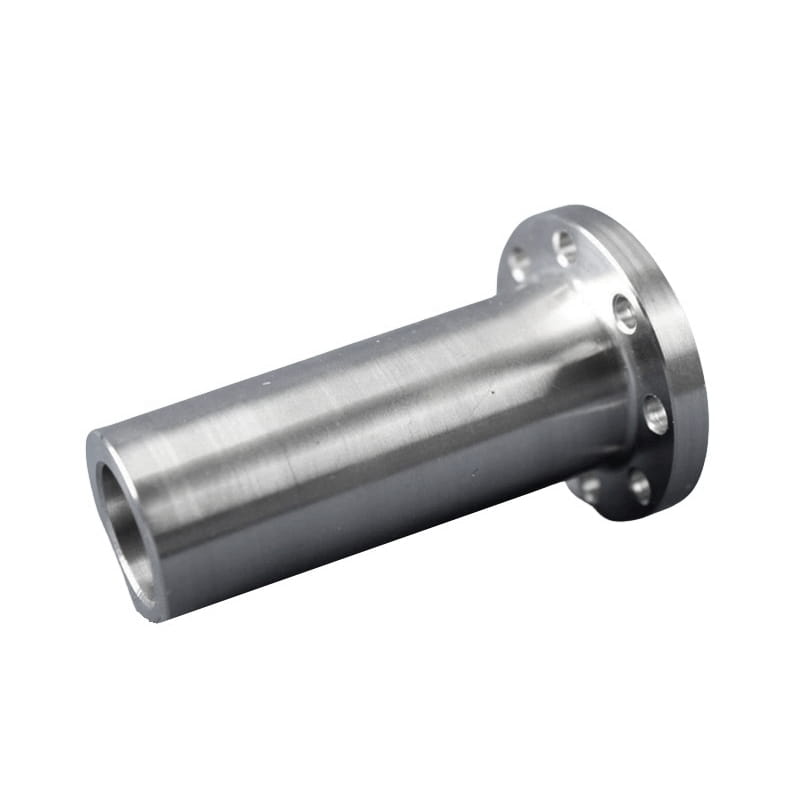

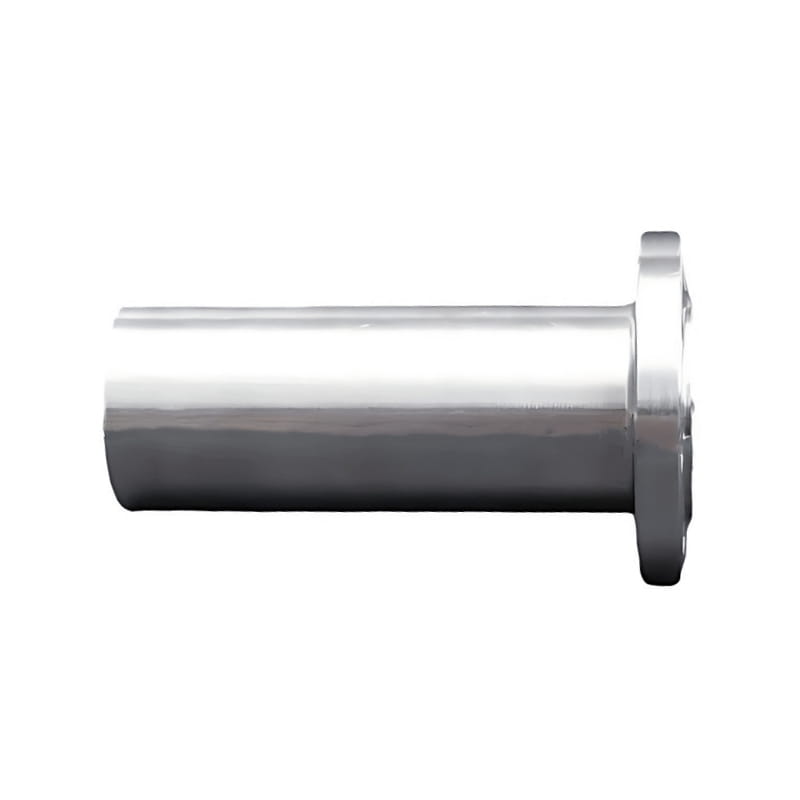

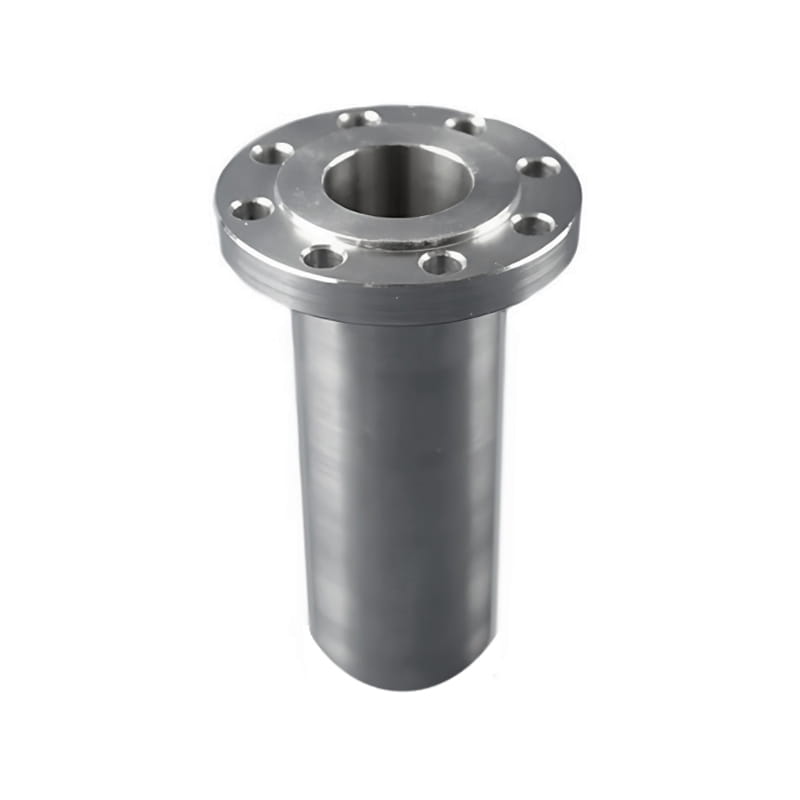

Maaasahang hindi kinakalawang na asero mahaba ang weld leeg flange piping system

Ang Long Weld Neck Flange ay isang dalubhasang sangkap sa mga sistema ng piping, na nakikilala sa pamamagitan ng pinalawak na leeg o hub. Ang mga welded na flanges ng leeg ay may isang mahabang tapered hub na binabawasan ang laki nito mula sa pipe hanggang sa angkop. Ang disenyo na ito ay nagpapaliit sa konsentrasyon ng stress, na ginagawang perpekto para sa mga high-pressure at high-temperatura na aplikasyon. Ang pinalawig na leeg ay nagpapatibay sa flange, na nagtataguyod kahit na pamamahagi ng stress at pagbabawas ng panganib sa pagkapagod. Bilang karagdagan, ang mga sistema ng piping ay mas ligtas kapag pinalakas na may mahabang weld leeg flanges. Ang ganitong uri ng flange ay tumutulong upang mabalanse ang presyon at mga pagbabago sa temperatura sa likido na dumadaloy sa pipeline.

Ang mga mahahabang weld leeg flanges ay pinapaboran sa mga kritikal na setting ng industriya dahil sa kanilang pinahusay na integridad ng istruktura. Kapansin -pansin, ang pinalawig na leeg ay nagpapadali ng madaling proseso ng pag -welding at inspeksyon. Ang maraming puwang para sa hinang ay nagsisiguro ng isang ligtas na koneksyon, habang ang pinalawig na haba ay nagpapasimple ng mga pagsusuri sa pamamagitan ng pagbibigay ng mas mahusay na kakayahang makita at pag -access.

Ang mga mahahabang weld leeg flanges ay laganap sa petrochemical, langis at gas, at industriya ng henerasyon ng kuryente, na nag -aambag sa matatag at maaasahang mga sistema ng piping. Tinitiyak ng kanilang disenyo ang tibay at kaligtasan, na ginagawa silang isang ginustong pagpipilian para sa mga aplikasyon kung saan pinakamahalaga ang pagganap.

Panimula

Pamantayan	ANSI B16.5, ANSI B16.47, ANSI B16.36, ANSI B16.48, BS 4504, EN1092, UNI 2277/2278, DIN, JIS, SABS1123, GOST-12820, atbp.
Materyal	Hindi kinakalawang na asero: A182 F304, A182F304L, A182 F316, A182 F316L, A182F321, A182 317H, A182316TI, F53, F51 atbp Carbon Steel: A105, A350LF2 Alloy Steel: A182 F11, A182F22, A182F12, A182 F5, A182F91, A182 F9 atbp
Ibabaw	Paggamot ng anti-rust na pintura, langis na itim na pintura, dilaw na transparent, sink plated, malamig at mainit na dip galvanized
I -type	Forging, CNC machining
laki	1/2 "-24"
Oras ng paghahatid	Sa loob ng 5-30 araw pagkatapos matanggap ang prepaid
Pag -iimpake	Paggamot ng anti-rust na pintura, langis na itim na pintura, dilaw na transparent, sink plated, malamig at mainit na dip galvanized
Application	Kemikal, mill mills, petrochemical, pagmimina, refineries, konstruksyon, pataba, paggawa ng barko, mga halaman ng kuryente, halaman ng bakal, lakas ng nuklear, malayo sa pampang, langis at gas, pagtatanggol, papel, serbesa, riles, semento, at engineering, atbp.

Klase 150

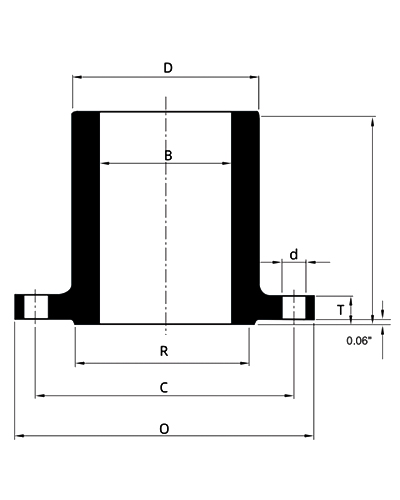

NPS	Nanganak	Od	Thk	Od	Hindi. Ng mga butas	Laki ng butas	Bolt Circle	Nakataas na mukha dia.	Haba	Timbang
(sa)	B (sa)	O (sa)	T (sa)	D (sa)	(Butas)	D (sa)	C (sa)	R (in)	L (in)	(Kilo)-
½	0.50	3.50	0.44	1.25	4	0.62	2.38	1.38	9.00	1.36
¾	0.75	3.88	0.50	1.62	4	0.62	2.75	1.69	9.00	2.27
1	1.00	4.25	0.56	2.00	4	0.62	3.12	2.00	9.00	3.17
1 ¼	1.25	4.26	0.62	2.38	4	0.62	3.50	2.50	9.00	4.54
1 ½	1.50	5.00	0.69	2.62	4	0.62	3.88	2.88	9.00	5.44
2	2.00	6.00	0.75	3.25	4	0.75	4.75	3.63	9.00	6.81
2 ½ $	2.50	7.00	0.88	3.75	4	0.75	5.50	4.13	9.00	9.98
3	3.00	7.50	0.94	4.25	4	0.75	6.00	5.00	9.00	11.35
3 ½	3.50	8.50	0.94	4.88	8	0.75	7.00	5.50	9.00	14.52
4	4.00	9.00	0.94	5.50	8	0.75	7.50	6.19	12.00	21.33
5	5.00	10.00	0.94	6.50	8	0.88	8.50	7.31	12.00	25.87
6	6.00	11.00	1.00	7.75	8	0.88	9.50	8.50	12.00	34.05
8	8.00	13.50	1.12	9.75	8	0.88	11.75	1063	12.00	46.30
10	10.00	16.00	1.19	12.00	12	1.00	14.25	12.75	12.00	64.92
12	12.00	19.00	1.25	14.38	12	1.00	17.00	15.00	12.00	93.07
14	14.00	31.00	1.38	16.00	12	1.12	18.75	16.25	12.00	95.79
16	16.00	23.50	1.44	18.00	16	1.12	21.25	18.50	12.00	111.68
18	18.00	25.00	1.56	20.00	16	1.25	22.75	21.00	12.00	122.58
20	20.00	25.50	1.69	22.00	20	1.25	25.00	23.00	12.00	141.19
24	24.00	32.00	1.88	26.25	20	1.38	29.50	27.25	112.00	192.04

Klase 300

NPS	Nanganak	Od	Thk	Od	Hindi. Ng mga butas	Laki ng butas	Bolt Circle	Nakataas na mukha dia.	Haba	Timbang
(in)	B (in)	O (in)	T (in)	D (in)	(Butas)	D (in)	C (in)	R (in)	L (in)	(Kilo)-
½	0.50	3.75	0.56	1.50	4	0.62	26.2	1.38	9.00	2.27
¾	0.75	4.62	0.62	1.88	4	0.75	3.25	1.69	9.00	4.08
1	1.00	4.88	0.69	2.12	4	0.75	3.50	2.00	9.00	4.08
1 ¼	1.25	5.25	0.75	2.50	4	0.75	3.88	2.50	9.00	5.90
1 ½	1.50	6.12	0.81	2.75	4	0.88	4.50	2.88	9.00	6.81
2	2.00	6.50	0.88	3.31	8	0.75	5.00	3.63	9.00	9.08
2 ½	2.50	7.50	1.00	3.94	8	0.88	5.88	4.13	9.00	11.35
3	3.00	8.25	1.12	4.62	8	0.88	6.62	5.00	9.00	15.89
3 ½	3.50	9.00	1.19	5.25	8	0.88	7.25	5.50	9.00	19.06
4	4.00	10.00	1.25	5.75	8	0.88	7.88	6.19	12.00	28.14
5	5.00	11.00	1.38	7.00	8	0.88	9.25	7.31	12.00	38.14
6	6.00	12.50	1.44	8.12	12	0.88	10.62	8.50	12.00	47367
8	8.00	15.00	1.62	10.25	12	1.00	13.00	10.63	12.00	67.19
10	10.00	17.50	1.88	12.62	16	1.12	15.25	12.57	12.00	95.34
12	12.00	20.50	2.00	14.75	16	1.25	17.75	15.00	12.00	124.85
14	14.00	23.00	2.12	16.75	20	1.25	20.25	16.25	12.00	147.09
16	16.00	25.50	2.25	19.00	20	1.38	22.50	18.50	12.00	173.41
18	18.00	28.00	2.38	21.00	24	1.38	24.75	21.00	12.00	211.11
20	20.00	30.50	2.50	23.12	24	1.38	27.00	23.00	12.00	249.16
24	24.00	36.00	2.75	27.62	24	1.62	32.00	27.25	12.00	353.21

Klase 400

NPS	Nanganak	Od	Thk	Od	Hindi. Ng mga butas	Laki ng butas	Bolt Circle	Nakataas na mukha dia.	Haba	Timbang
(in)	B (in)	O (in)	T (in)	D (in)	(Butas)	D (in)	C (in)	R (in)	L (in)	(Kilo)-
½	0.50	3.75	0.56	1.50	4	0.62	26.20	1.38	9.00	2.27
¾	0.75	4.62	0.62	1.88	4	0.75	3.25	1.69	9.00	3.63
1	1.00	4.88	0.69	2.12	4	0.75	3.50	2.00	9.00	4.08
1 ¼	1.25	5.25	0.81	2.50	4	0.75	3.88	2.50	9.00	5.09
1 ½	1.50	6.12	0.88	2.75	4	0.88	4.50	2.88	9.00	7.266.50
2	2.00	6.50	1.00	3.31	8	0.75	5.00	3.63	9.00	9.08
2 ½	2.50	7.50	1.12	3.94	8	0.88	5.88	4.13	9.00	12.25
3	3.00	8.25	1.25	4.62	8	0.88	6.62	5.00	9.00	16.34
3 ½	3.50	9.00	1.38	5.25	8	1.00	7.25	5.50	9.00	20.04
4	4.00	10.00	1.38	5.75	8	1.00	7.88	6.19	12.00	29.51
5	5.00	11.00	1.50	7.00	8	1.00	9.25	7.31	12.00	39.95
6	6.00	12.50	1.62	8.12	12	1.00	10.62	8.50	12.00	49.94
8	8.00	15.00	1.88	10.25	12	1.12	13.00	10.63	12.00	69.91
10	10.00	17.50	2.12	12.62	16	1.25	15.25	12.75	12.00	98.97
12	12.00	20.50	2.25	14.75	16	1.38	17.75	15.00	12.00	129.39
14	14.00	23.00	2.38	16.75	20	1.38	20.25	16.25	12.00	152.54
16	16.00	25.50	2.50	19.00	20	1.50	22.50	18.50	12.00	189.77
18	18.00	28.00	2.62	21.00	24	1.50	24.75	21.00	12.00	218.82
20	20.00	30.50	2.75	23.12	24	1.62	27.00	23.00	12.00	257.87
24	24.00	36.00	3.0	27.62	24	1.88	32.00	27.25	12.00	365.01

Class 600

NPS	Nanganak	Od	Thk	Od	Hindi. Ng mga butas	Laki ng butas	Bolt Circle	Nakataas na mukha dia.	Haba	Timbang
(in)	B (in)	O (in)	T (in)	D (in)	(Butas)	D (in)	C (in)	R (in)	L (in)	(Kilo)-
½	0.50	3.75	0.56	1.50	4	0.62	2.62	1.38	9.00	2.27
¾	0.75	4.62	0.62	1.88	4	0.75	3.25	1.69	9.00	3.63
1	1.00	4.88	0.69	2.12	4	0.75	3.50	2.00	9.00	4.08
1 ¼	1.25	5.25	0.81	2.50	4	0.75	3.88	2.50	9.00	5.09
1 ½	1.50	6.12	0.88	2.75	4	0.88	4.50	2.88	9.00	7.26
2	2.00	6.50	1.00	3.31	8	0.75	5.00	3.63	9.00	9.08
2 ½	2.50	7.50	1.12	3.94	8	0.88	5.88	4.13	9.00	12.25
3	3.00	8.25	1.25	4.62	8	0.88	6.62	5.00	9.00	16.34
4	4.00	10.75	1.50	6.00	8	1.00	8.50	6.19	12.00	34.95
5	5.00	13.00	1.75	7.50	8	1.12	10.50	7.31	12.00	55.84
6	6.00	14.00	1.88	8.75	12	0.88	11.50	9.50	12.00	69.08
8	8.00	16.50	2.19	10.75	12	1.25	13.75	10.63	12.00	93.97
10	10.00	20.00	2.50	13.50	16	1.38	17.00	12.75	12.00	147.09
12	12.00	22.00	2.62	15.75	20	1.38	19.25	15.00	12.00	178.42
14	14.00	23.75	2.75	17.00	20	1.50	20.75	16.25	16.00	213.83
16	16.00	27.00	3.00	19.50	20	1.62	23.75	18.50	16.00	289.65
18	18.00	29.25	3.25	21.50	20	1.75	25.75	21.00	16.00	331.42
20	20.00	32.00	3.50	24.00	24	1.75	28.50	23.00	16.00	415.86
24	24.00	37.00	4.00	28.25	24	2.00	33.00	27.25	16.00	549.34

Klase 900

NPS	Nanganak	Od	Thk	Od	Hindi. Ng mga butas	Laki ng butas	Bolt Circle	Nakataas na mukha dia.	Haba	Timbang
(in)	B (in)	O (in)	T (in)	D (in)	(Butas)	D (in)	C (in)	R (in)	L (in)	(Kilo)-
½	0.50	4.75	0.88	1.56	4	0.88	3.25	1.38	9.00	3.63
¾	0.75	5.12	1.00	1.81	4	0.88	3.50	1.69	9.00	4.54
1	1.00	5.88	1.12	2.12	4	1.00	4.00	2.00	9.00	5.09
1 ¼	1.25	6.25	1.112	2.50	4	1.00	4.38	2.50	9.00	7.71
1 ½	1.50	7.00	1.25	2.75	4	1.12	4.88	2.88	9.00	9.53
2	2.00	8.50	1.50	4.12	8	1.00	6.50	3.63	9.00	19.06
2 ½	2.50	9.62	1.62	4.88	8	1.12	7.50	4.13	9.00	23.15
3	3.00	9.50	1.50	5.00	8	1.00	7.50	5.00	9.00	25.42
4	4.00	11.50	1.75	6.25	8	1.25	9.25	6.19	12.00	42.22
5	5.00	13.75	2.00	7.50	8	1.38	11.00	7.31	12.00	61.29
6	6.00	15.00	2.19	9.25	12	1.25	12.50	8.50	12.00	86.71
8	8.00	18.50	2.50	11.75	12	1.50	15.50	10.63	12.00	134.83
10	10.00	21.50	2.75	14.50	16	1.50	18.50	12.75	12.00	191.58
12	12.00	24.00	3.12	16.50	20	1.50	21.00	15.00	12.00	235.17
14	14.00	25.25	3.38	17.75	20	1.62	22.00	16.25	16.00	283.29
16	16.00	27.75	3.50	20.00	20	1.75	24.25	18.50	16.00	340.50
18	18.00	31.00	4.00	22.25	20	2.00	27.00	21.00	16.00	413.30
20	20.00	33.75	4.25	24.50	20	2.12	29.50	23.00	16.00	508.93
24	24.00	41.00	5.50	29.50	20	2.621	35.50	27.25	16.00	846.71

Klase 1500

NPS	Nanganak	Od	Thk	Od	Hindi. Ng mga butas	Laki ng butas	Bolt Circle	Nakataas na mukha dia.	Haba	Timbang
(in)	B (in)	O (in)	T (in)	D (in)	(Butas)	D (in)	C (in)	R (in)	L (in)	(Kilo)-
½	0.50	4.75	0.88	1.56	4	0.88	3.25	1.38	9.00	3.63
¾	0.75	5.12	1.00	1.81	4	0.88	3.50	1.69	9.00	4.54
1	1.00	5.88	1.12	2.12	4	1.00	4.00	2.00	9.00	5.09
1 ¼	1.25	6.25	1.12	2.50	4	1.00	4.38	2.50	9.00	7.71
1 ½	1.50	7.00	1.25	2.75	4	1.12	4.88	2.88	9.00	9.53
2	2.00	9.50	1.50	4.12	8	1.00	6.50	3.63	9.00	19.06
2 ½	2.50	9.62	1.62	4.88	8	1.12	7.50	4.13	9.00	25.42
3	3.00	10.50	1.88	5.25	8	1.25	8.00	5.00	9.00	30.41
4	4.00	12.25	2.12	6.38	8	1.38	9.50	6.19	12.00	49.94
5	5.00	14.75	2.88	7.75	8	1.62	11.50	7.31	12.00	82.17
6	6.00	15.50	3.25	9.00	12	1.50	12.50	8.50	12.00	97.61
8	8.00	19.00	3.62	11.50	12	1.75	15.50	10.63	12.00	152.99
10	10.00	23.00	4.25	14.50	12	2.00	19.00	12.75	12.00	247.88
12	12.00	26.50	4.88	17.75	16	2.12	22.50	15.00	12.00	429.48
14	14.00	29.50	5.25	19.50	16	2.38	25.00	16.25	16.00	506.66
16	16.00	32.50	5.75	21.75	16	2.62	27.75	18.50	16.00	622.43
18	18.00	36.00	6.38	23.50	16	2.88	30.50	21.00	16.00	759.99
20	20.00	38.75	7.00	25.25	16	3.12	32.75	23.00	16.00	882.12
24	24.00	46.00	8.00	30.00	16	3.62	39.00	27.25	16.00	1332.94

Klase 2500

NPS	Nanganak	Od	Thk	Od	Hindi. Ng mga butas	Laki ng butas	Bolt Circle	Nakataas na mukha dia.	Haba	Timbang
(in)	B (in)	O (in)	T (in)	D (in)	(Butas)	D (in)	C (in)	R (in)	L (in)	(Kilo)-
½	0.50	5.25	1.19	1.81	4	0.88	3.50	1.38	9.00	4.99
¾	0.75	5.50	1.25	2.06	4	0.88	3.75	1.69	9.00	5.90
1	1.00	6.25	1.38	2.25	4	1.00	4.25	2.00	9.00	8.17
1 ¼	1.25	7.25	1.50	2.88	4	1.12	5.12	2.50	9.00	12.25
1 ½	1.50	8.00	1.75	3.12	4	1.25	5.75	2.88	9.00	14.98
2	2.00	9.25	2.00	3.75	8	1.12	6.75	3.63	9.00	21.72
2 ½	2.50	10.50	2.25	4.50	8	1.25	7.75	4.13	9.00	29.96
3	3.00	12.00	2.62	5.25	8	1.38	9.00	5.00	9.00	44.03
4	4.00	14.00	3.00	6.50	8	1.62	10.75	6.19	12.00	72.18
5	5.00	16.50	3.62	8.00	8	1.88	12.75	7.31	12.00	112.59
6	6.00	19.00	4.25	9.25	8	2.12	14.50	8.50	12.00	162.53
8	8.00	21.75	5.00	12.00	12	2.12	17.25	10.63	16.00	267.40
10	10.00	26.50	6.50	14.75	12	2.62	21.25	12.75	16.00	452.63
12	12.00	30.00	7.25	17.38	12	2.88	24.38	15.00	16.00	618.80
