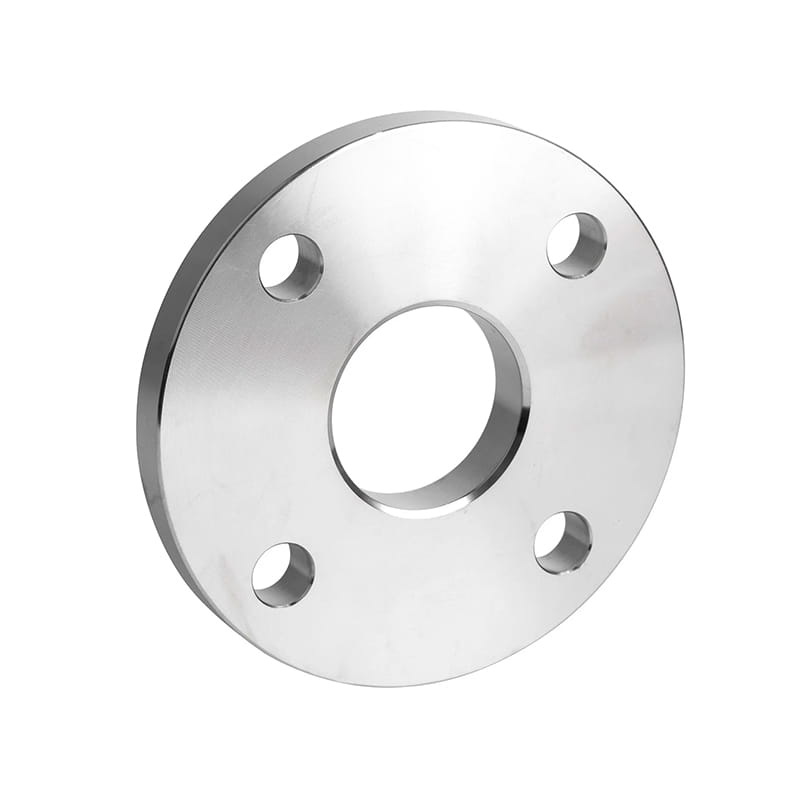

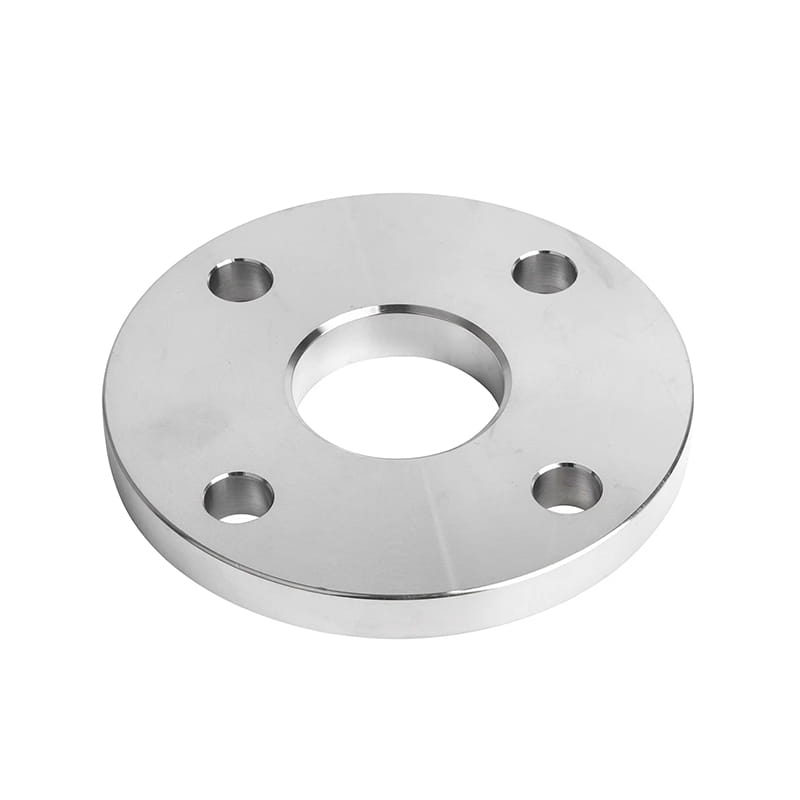

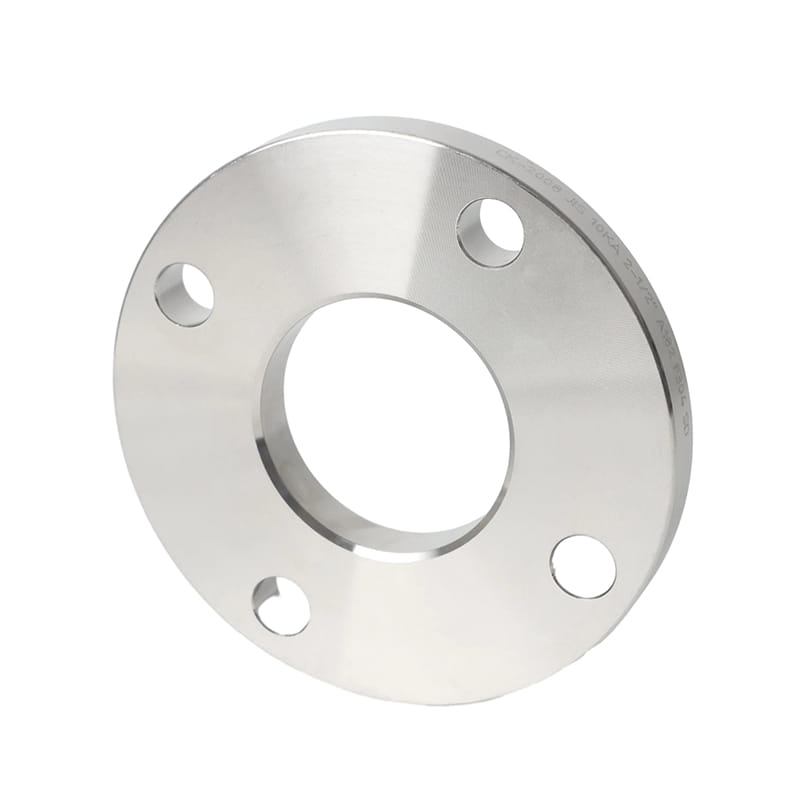

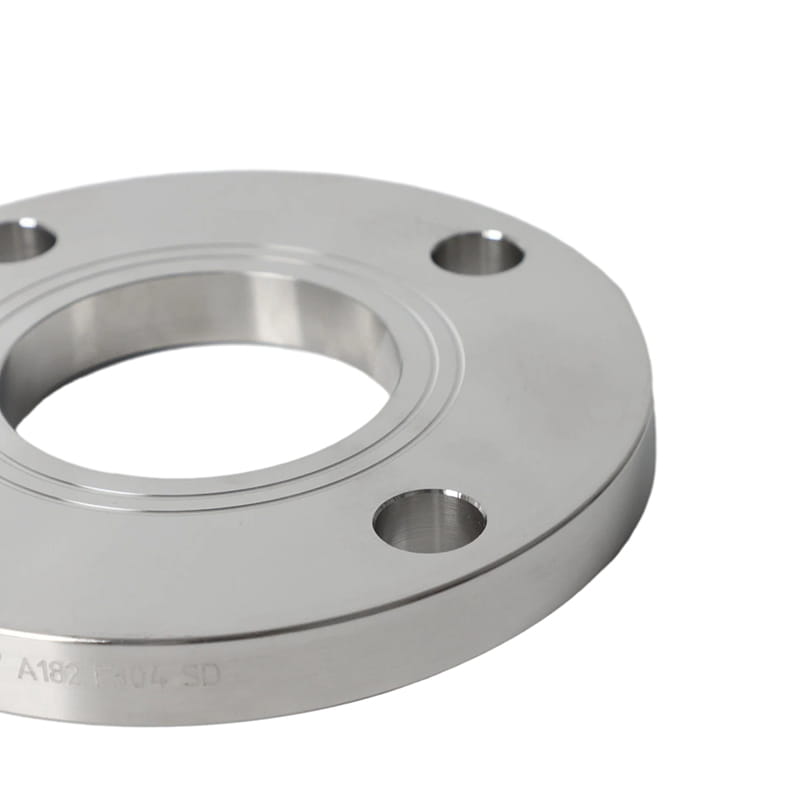

Carbon steel plate flange na may mga butas ng bolt sa paligid nito

Carbon steel plate flange na may mga butas ng bolt sa paligid nito

Ang mga plato ng flange ay isang uri ng fastener na ginagamit upang hawakan ang dalawang bagay na magkasama, karaniwang ginawa mula sa metal, na nagsisilbing mahalagang mga konektor para sa mga tubo at kagamitan. Nagtatampok ng isang patag, pabilog na plato na may mga butas ng bolt, tinitiyak nila ang ligtas na kalakip.

Nag -aalok sila ng madaling pag -install at pag -alis, pagpapadali sa pagpapanatili. Ang system ay binubuo ng dalawang bahagi: isang dulo ng pipe at ang plate flange. Ang proseso ay gumagana sa pamamagitan ng pag -welding ng flat at pabilog na plato - ang plate flange - papunta sa isang dulo ng pipe at pagkatapos ay bolting ito sa isa pang pipe kasama ang isang gasket sa pagitan. Tinitiyak ng kanilang flat na disenyo ang pantay na pamamahagi ng presyon, na nagtataguyod ng maaasahang mga seal sa mga kapaligiran na may mataas na presyon.

Ang mga flanges ng plate ay maraming nalalaman, at katugma sa iba't ibang mga materyales, na ginagawang angkop para sa magkakaibang mga aplikasyon ng pang -industriya. Malawakang ginagamit sa mga industriya tulad ng petrochemical at pagmamanupaktura, ang mga plate flanges ay nag-aambag sa matatag, mga koneksyon na lumalaban sa pagtagas, pagpapahusay ng kahusayan at kaligtasan ng transportasyon ng likido at pagproseso sa mga setting ng pang-industriya.

Ang talahanayan ng flange ay madaling gawin sa pamamagitan ng pagputol at paghuhubog sa mga flanges ng plate. Samakatuwid, kung ihahambing sa iba pang mga uri ng mga flanges, medyo mura ang mga ito, na ginagawa silang isang pagpipilian na epektibo sa gastos. Maaari rin nilang ipasadya ang mga ito upang matugunan ang mga tukoy na pangangailangan ng aplikasyon, tulad ng iba't ibang mga antas ng presyon at laki.

Nakaraan ：No previous article
Susunod ：Hindi kinakalawang na asero plate flange ay nagbibigay -daan upang mai -bolted sa isa pang pipe

Panimula

Pamantayan	(1) American Standard ASME/ANSI B 16.5, ASME B 16.47 Series A (MSS SP 44), ASME B 16.47 Series B (API 605) (2) Pamantayang British BS 3293, BS 1560, BS 4504, BS 10 (3) Pamantayang Aleman DIN2630, DIN2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636, DIN2637, DIN2627, DIN2628, DIN2629 (4) Pamantayang Italyano UNI 2280, UNI 2281, UNI 2282, UNI 2283, UNI 2284 (5) Russian, Australian, Japanese Standard GOST 12821-80, AS2129, JIS B2220 / KS B1503
Materyal	. . . (4) mababang temperatura na bakal na carbon: ASTM A350, LF2, LF3; . . . Inconel 600 (UNS No. N06600), Inconel 625 (UNS No. N06625), Inconel 601 (UNS No. N06601), Hastelloy C 276 (UNS No. N10276), Alloy 20 (UNS No. N08020)
Ibabaw	Langis itim na pintura, anti-rust pintura, sink plated, dilaw na transparent, malamig at mainit na dip galvanized
I -type	forged, heat-treated, at machined
laki	1 "-12"
Oras ng paghahatid	Sa loob ng 5-30 araw pagkatapos matanggap ang prepaid
Pag -iimpake	Mga kahon ng kahoy na kahoy
Application	Nalalapat ito sa mga okasyon kapag ang medium ay nasusunog, sumasabog, nakakalason at presyon ay mataas, kabilang ang langis at gas, kemikal, petrochemical, at henerasyon ng kuryente, mga pipeline ng gasolina o tubig, atbp.

Laki ng pipe ng nominal	Kapal	Sa labas ng Dia. (OD)	Sa loob ni Dia. (Id)	Bilang ng mga butas	Hole Dia.	Bolt Circle	Timbang ng pagpapadala
Sa	T (in)	Od (in)	Id (in)	Butas	HD (In)	BC (In)	Sa pounds
½	0.55	3.50	0.88	4	0.62	2.38	1.17
¾	0.552	3.88	1.09	4	0.62	2.75	1.45
1	0.500	4.25	1.36	4	0.62	3.12	1.73
1 ¼	0.500	4.62	1.70	4	0.62	3.50	2.00
1 ½	0.500	5.00	1.95	4	0.62	3.88	2.32
2	0.500	6.00	2.44	4	0.75	4.75	3.28
2 ½	0.500	7.00	2.94	4	0.75	5.50	4.50
3	0.500	7.50	3.57	4	0.75	6.00	4.88
3 ½ $	0.500	8.50	4.07	8	0.75	7.00	6.04
4	0.500	9.00	4.60	8	0.75	7.50	6.57
5	0.500	10.00	5.66	8	0.88	8.50	7.31
6	0.500	11.00	6.72	8	0.88	9.50	8.24
8	0.500	13.5	8.72	8	0.88	11.75	11.83
10	0.625	16.00	10.88	12	1.00	14.25	18.39
12	0.625	19.00	12.88	12	1.00	17.00	26.80
14	0.625	21.00	14.14	112	1.12	18.75	33.05
16	0.630	23.50	16.16	16	1.12	21.25	47.45
18	0.750	25.00	18.18	16	1.25	22.75	60.00
20	0.750	27.50	20.20	20	1.25	25.00	73.76
24	1.000	32.00	24.25	20	1.38	29.50	92.64
30	1.000	38.75	30.25	28	1.38	36.00	124.16
36	1.250	46.00	36.25	32	1.62	42.75	207.40
