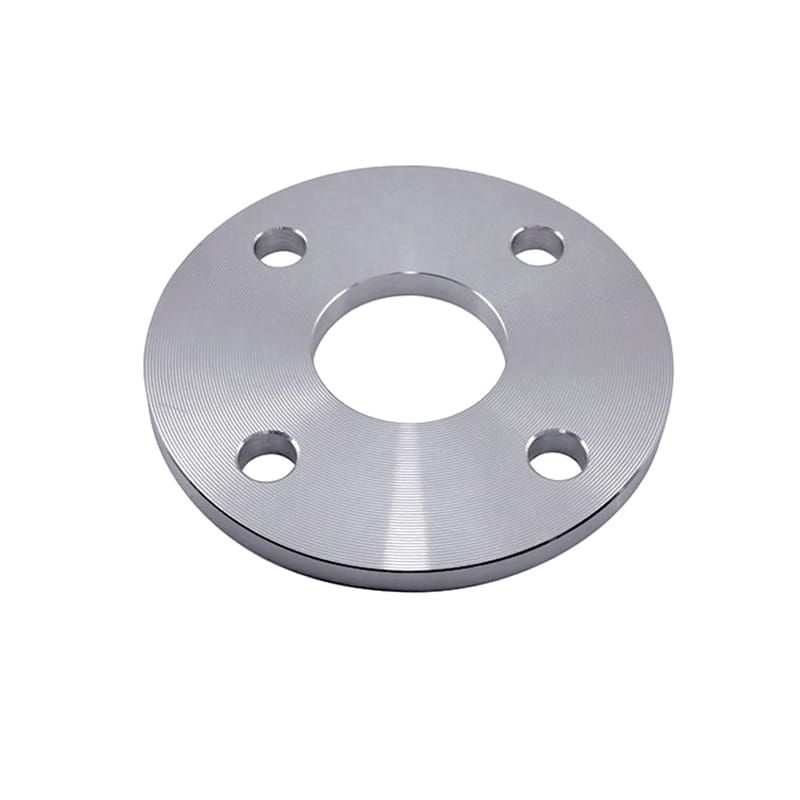

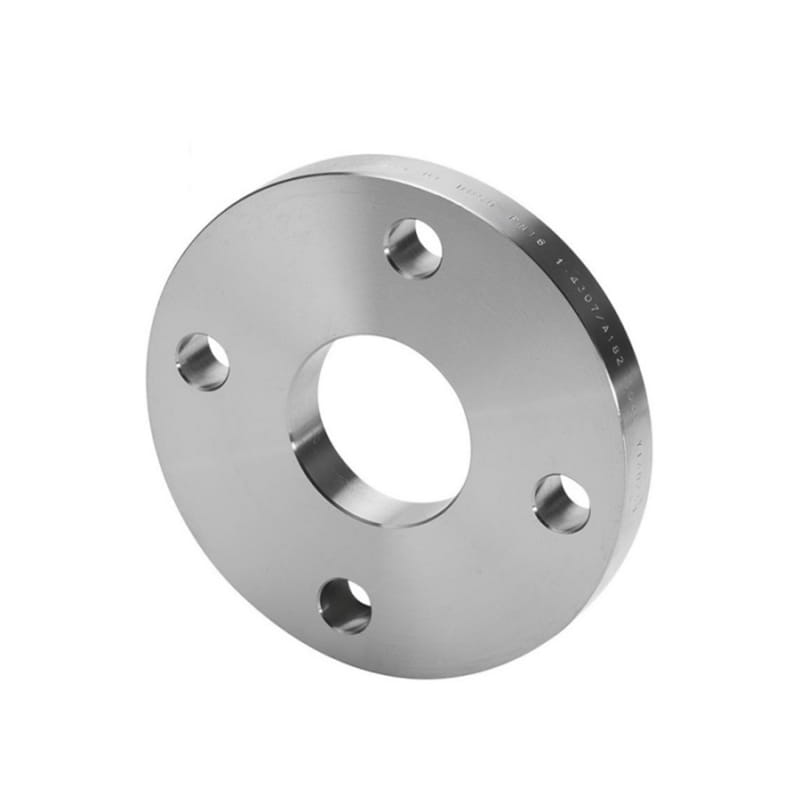

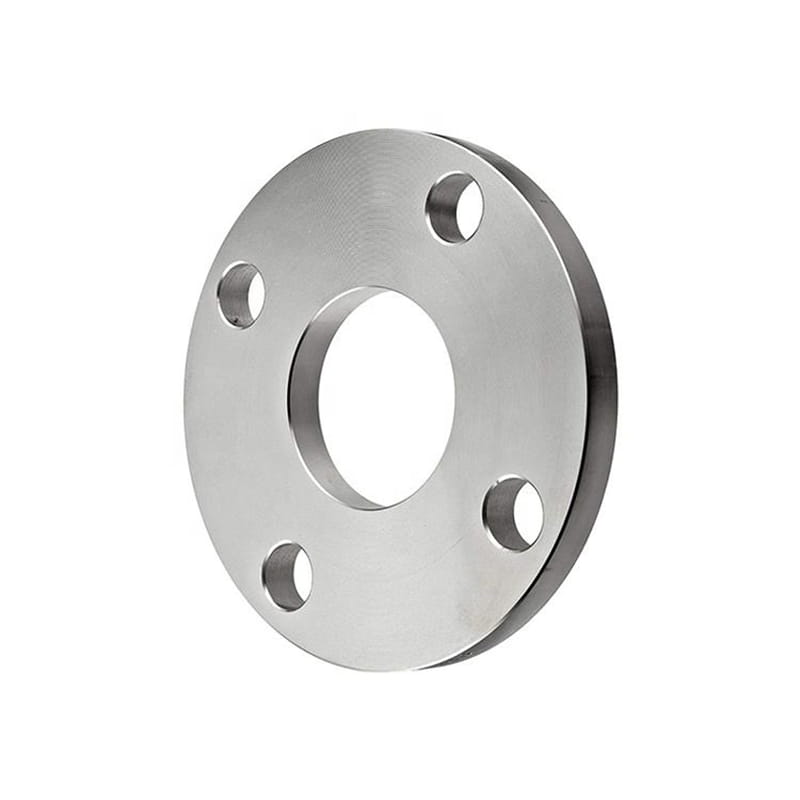

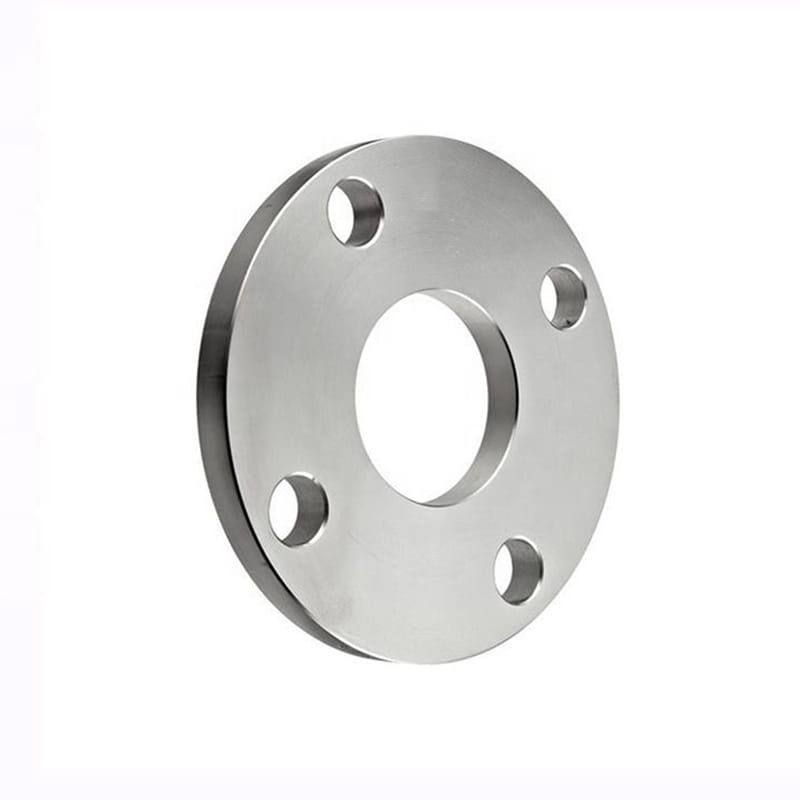

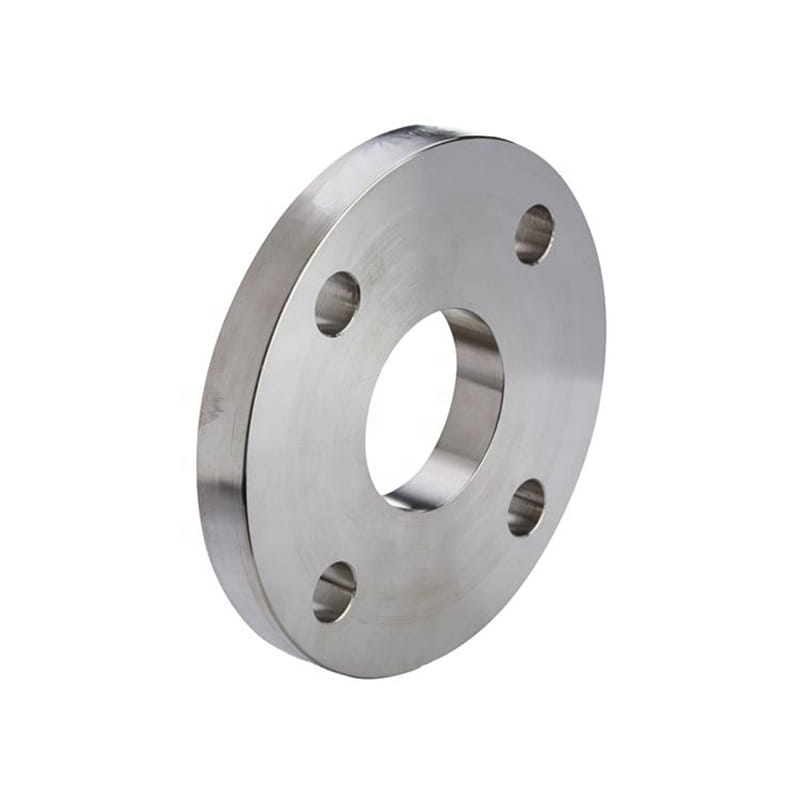

Hindi kinakalawang na asero plate flange ay nagbibigay -daan upang mai -bolted sa isa pang pipe

Hindi kinakalawang na asero plate flange ay nagbibigay -daan upang mai -bolted sa isa pang pipe

Ang mga plate flanges ay may katulad na hugis sa mga slip-on flanges. Ito ay isang uri ng flange na pinutol mula sa isang patag na piraso ng metal. Karaniwan silang angkop para sa mga sistema ng piping kung saan madalas ang pagpupulong at pag -disassembly ng pipeline.

Karaniwan, mayroon silang isang mas malaking circumference kaysa sa iba pang mga uri ng mga flanges upang pigilan ang mas mataas na antas ng presyon. Maaari silang gumawa ng mga malakas na koneksyon sa pagitan ng iba't ibang laki ng mga tubo at makatiis ng malubhang pagbabago sa temperatura. Ang pabilog na disk ay welded sa dulo ng isang pipe at pinapayagan itong mai -bolt sa isa pang pipe. Karaniwang ginagamit sa mga pipeline ng gasolina at tubig, ang dalawang flange plate ay mai -bolt kasama ang isang gasket sa pagitan nila ang flange plate ay magkakaroon ng mga butas ng bolt sa paligid ng perimeter at gagamitin upang lumikha ng mga junctions, tees, at mga kasukasuan.

Ang mga plate flanges ay maaaring gawin mula sa maraming iba't ibang mga uri ng metal kabilang ang carbon steel, hindi kinakalawang na asero, at haluang metal na bakal, bukod sa iba pa. Ginagamit ito sa maraming mga industriya, tulad ng industriya ng langis at gas, para sa pagkonekta ng mga tubo at kalasag sa kanila mula sa mga panlabas na elemento.

Nakaraan ：Carbon steel plate flange na may mga butas ng bolt sa paligid nito
Susunod ：No next article

Panimula

Pamantayan	ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48
Mga marka ng materyal	Hindi kinakalawang na asero, carbon steel, alloy steel, cupro nikel (90/10, 70/30, 66/30/2/2), Hastelloy (C-4, C-22, C276, B-2), Nickel (200/20, Monel (400 & K500), Inconel (600, 601, 625 & 825), Insolloy (800, 800H), Alloy 20, SS 904L, Titanium (1 & 2), atbp.
Ibabaw	Antirust Paint, Oil Black Paint, Dilaw na Transparent, Zinc Plated, Cold at Hot Dip Galvanized
I -type	CNC machining
laki	1 "-12"
Oras ng paghahatid	Sa loob ng 5-30 araw pagkatapos matanggap ang prepaid
Pag -iimpake	Wooden Box
Application	Mga Sistema ng Piping: Ang mga plate flanges ay karaniwang ginagamit sa mga sistema ng piping upang ikonekta ang mga tubo at iba pang mga fittings. Mga Application ng Pang -industriya: Ang mga flanges ng plate ay ginagamit sa iba't ibang mga pang -industriya na aplikasyon, tulad ng langis at gas, kemikal, at mga halaman ng kuryente. Mga Application na High-Pressure at High-Temperatura: Ang mga flanges ng Plate ay angkop para magamit sa mga high-pressure at high-temperatura na kapaligiran dahil sa kanilang lakas at tibay.

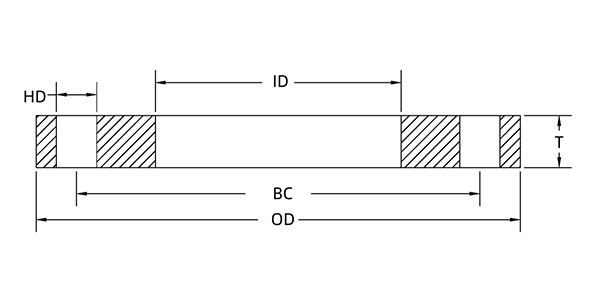

Laki ng pipe ng nominal	Kapal	Sa labas ng Dia. (OD)	Sa loob ni Dia. (Id)	Bilang ng mga butas	Hole Dia.	Bolt Circle	Timbang
Sa	T (in)	Od (in)	Id (in)	Butas	HD (In)	BC (In)	Sa pounds
1	0.500	4.25	1.063	4	0.62	3.12	1.74
1 ¼	0.500	4.62	1.313	4	0.62	3.50	2.01
1 ½	0.500	5.00	1.563	4	0.62	3.88	2.34
2	0.500	6.00	2.063	4	0.75	4.75	3.28
2 ½ $	0.500	7.00	2.563	4	0.75	5.50	4.52
3	0.500	7.50	3.063	4	0.75	6.00	4.89
4	0.500	9.00	4.063	8	0.75	7.50	6.59
5	0.500	10.00	5.063	8	0.88	8.50	7.32
6	0.500	11.00	6.063	8	0.88	9.50	8.27
8	0.500	13.50	8.063	8	0.88	11.75	11.86
10	0.500	16.00	10.063	12	1.00	14.25	18.39
12	0.500	19.00	12.063	12	1.00	17.00	26.87

Mga Aplikasyon
