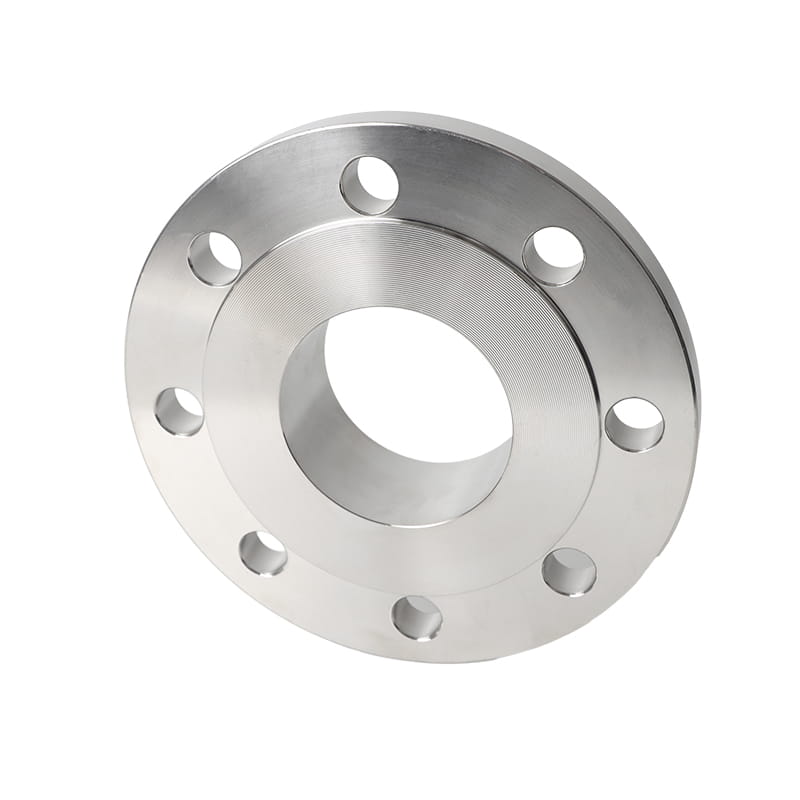

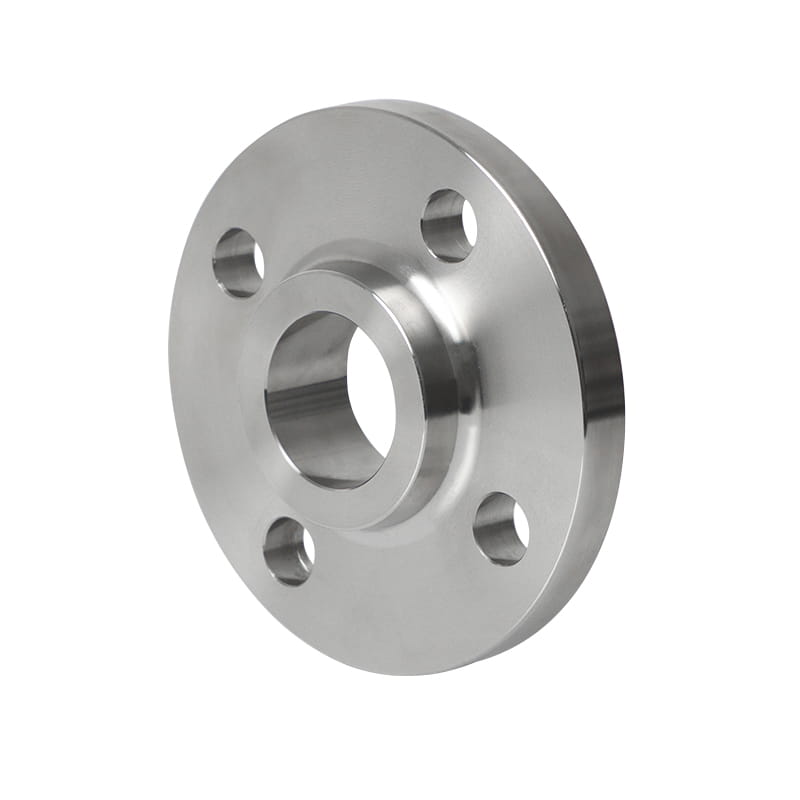

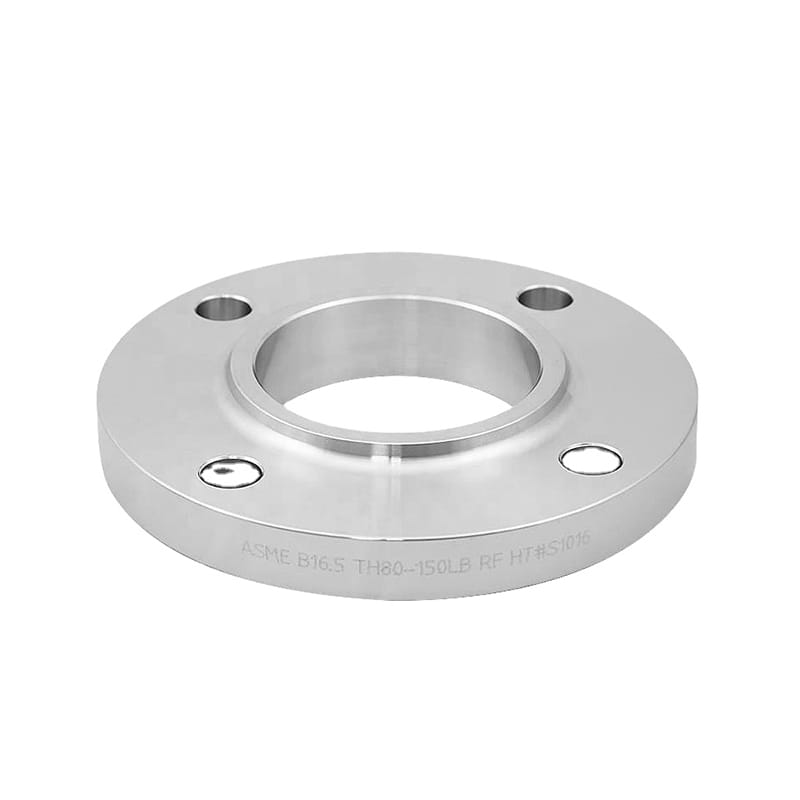

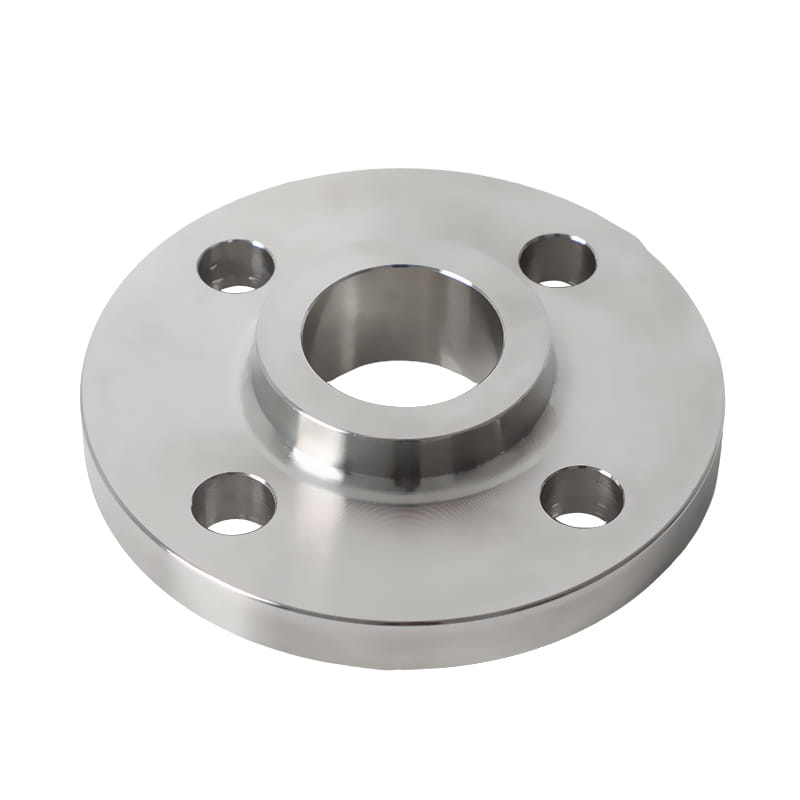

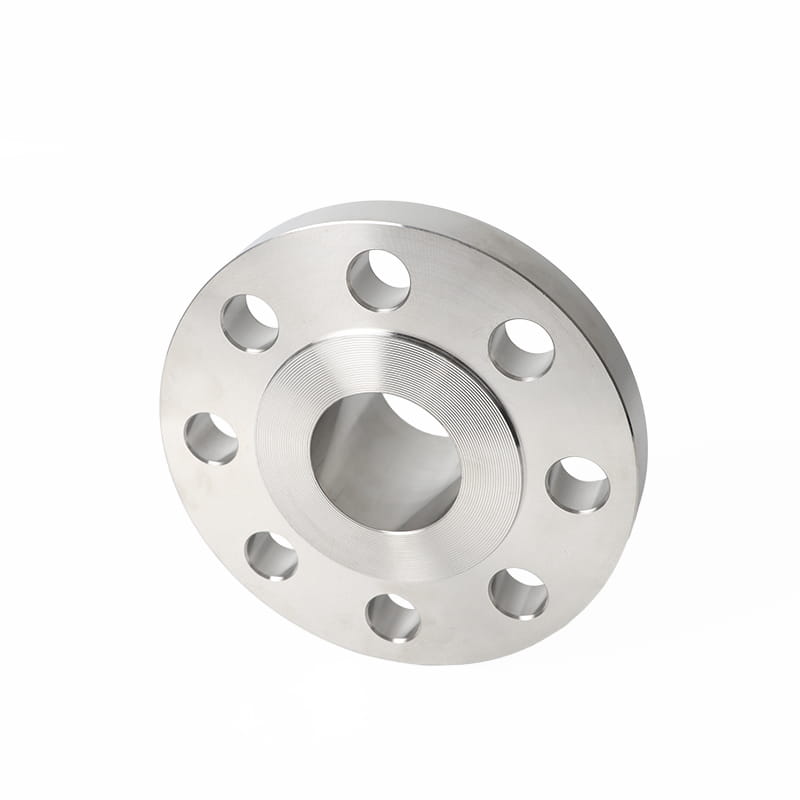

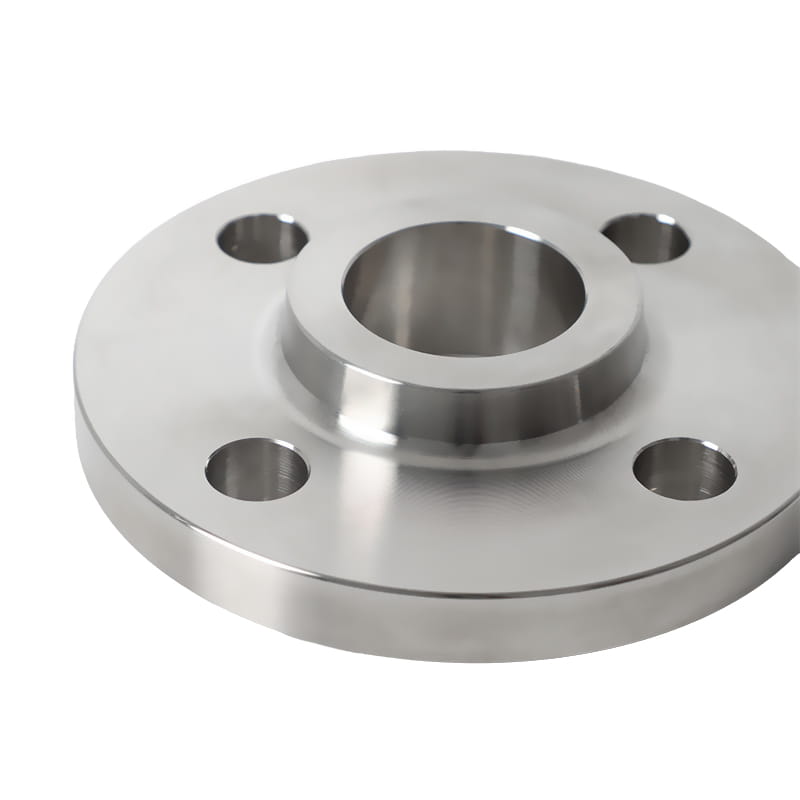

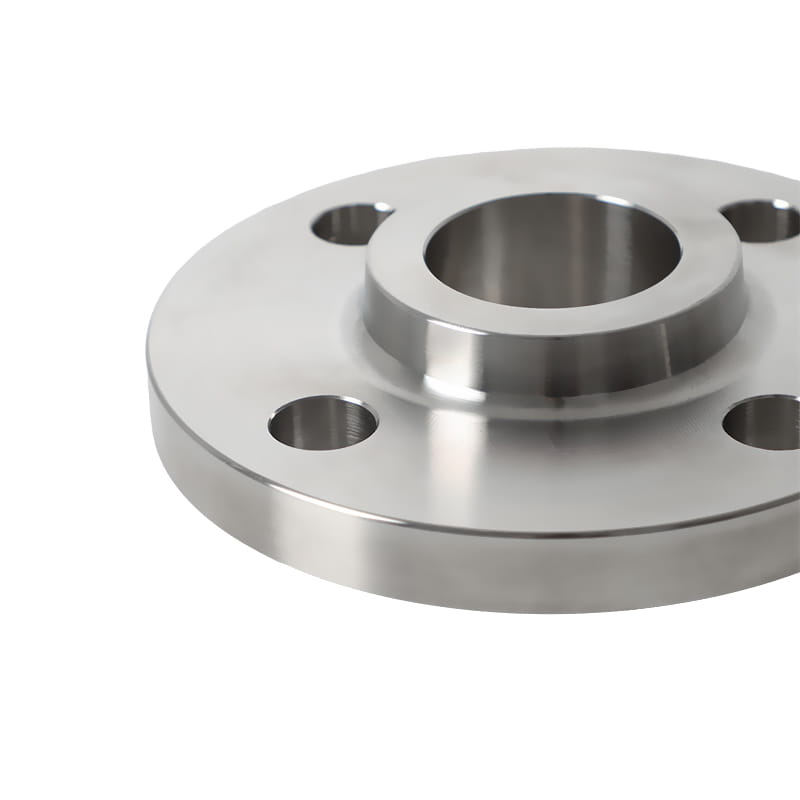

Mababang hub galvanized hindi kinakalawang na slip sa flange madaling mai -install

Mababang hub galvanized hindi kinakalawang na slip sa flange madaling mai -install

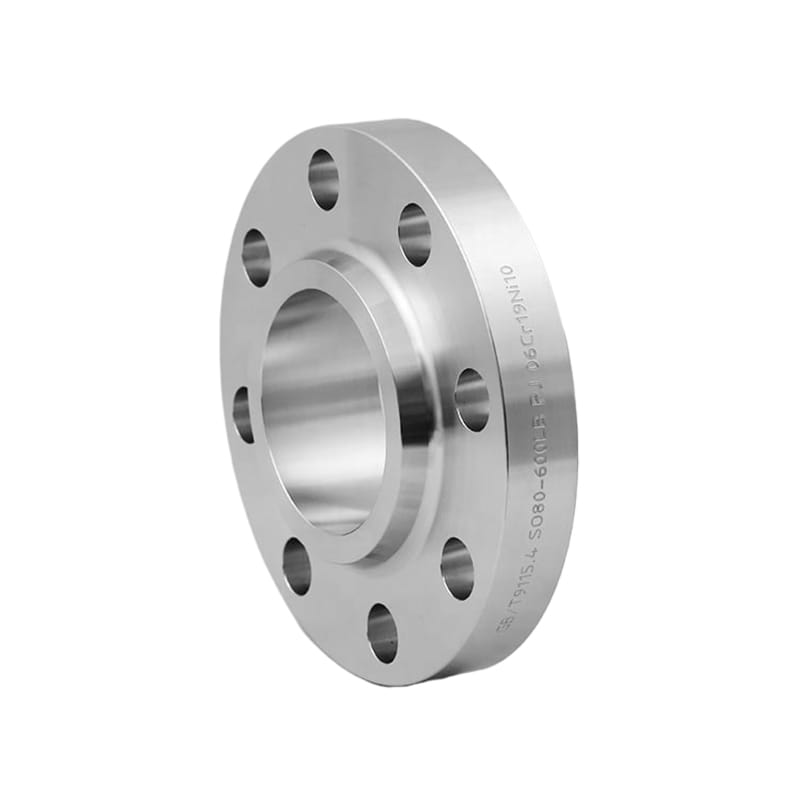

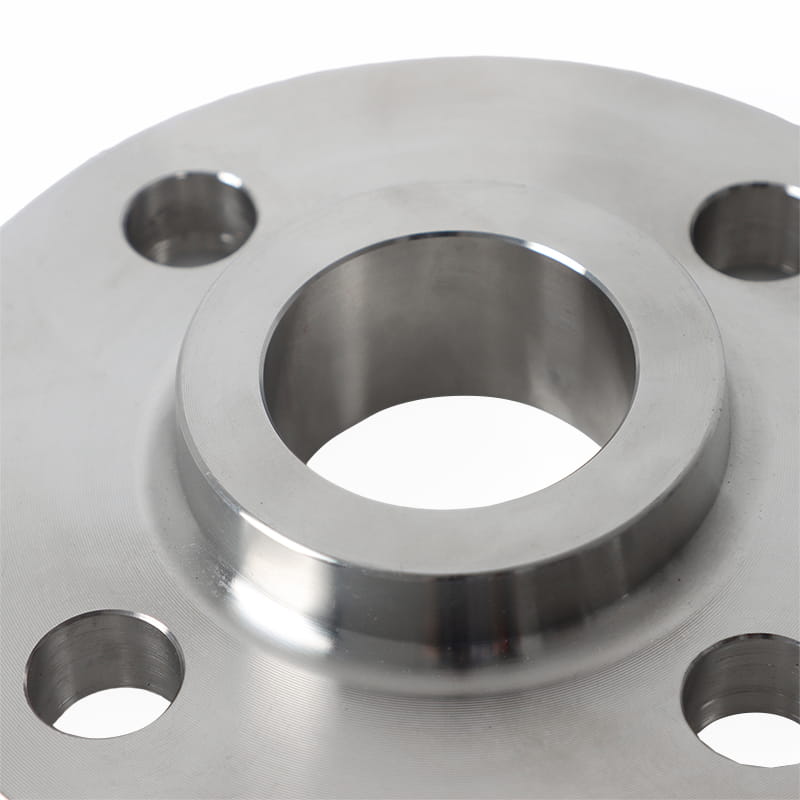

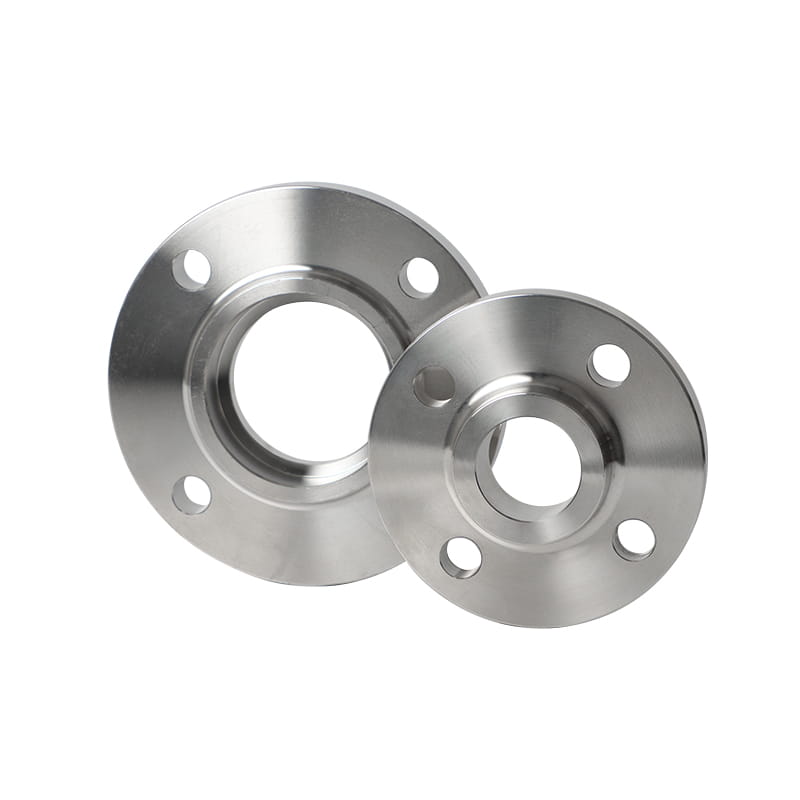

Ang mga slip-on flanges ay may isang hub na may napakababang profile. Ang ganitong uri ng flange ay karaniwang konektado sa isang pipe ng isa o dalawang fillet welds, gayunpaman posible na gumamit lamang ng isang solong weld.

Ang slip-on flange ay isang simple at maaasahang alternatibo sa isang weld leeg dahil wala itong isang weld bevel, at samakatuwid ay pinapayagan ang pipe na nababagay sa haba na nauugnay sa posisyon nito ng flange. Ang bore ng slip-on ay magbibigay ng maraming puwang para sa pagtutugma ng pipe. Pinapayagan nito para sa sapat na puwang ng pagtatrabaho para sa welder at fabricator na gumawa ng koneksyon.

Karaniwan, ang slip-on flange ay maaaring gawin sa pamamagitan ng pag-alis, pagputol ng bakal, paghahagis, atbp.

Ang mga bentahe ng pag -slide sa flange: (1) mas mababang mga gastos sa pag -install; (2) mas mahusay na patunay ng pagtagas; (3) mas madaling naaayon sa iba pang mga bahagi sa panahon ng pag -install; (4) panloob at panlabas na hinang sa flange sa flange; (5) Ang tumpak na pagputol ng pipeline ay nangangailangan ng mas kaunting oras; (6) Bilang mga slide ng pipe sa flange, maaari itong maging maayos.

Nakaraan ：Hindi kinakalawang na asero 304 forged slip sa flange na may isang reinforced hub sa base
Susunod ：No next article

Panimula

Pamantayan	ANSI/ASME B16.5, BS4505, GOST12820-80, DIN, UNI, EN1092-1, JIS/KS, atbp
Materyal	Carbon Steel: SA105N, SA266, SA765, A350LF2, A350LF6; Alloy Steel: A182F11, A182F22, A182FF22V; Hindi kinakalawang na asero: A182F304, A182F316, A182F51, A182F53, A182F60, S31008, S32168, S347H
Ibabaw	Langis
I -type	Forged, steel cutting, casting, atbp.
laki	DN15-DN600, ang maximum na panlabas na diameter na maaaring ipasadya ay 6000mm
Oras ng paghahatid	Sa loob ng 5-30 araw pagkatapos matanggap ang prepaid
Pag -iimpake	Standard export packaging (kaso ng playwud sa labas, plastik na tela sa loob).
Application	Ang mga linya na naka-compress na naka-compress na linya, at mga linya ng proseso para sa mga sangkap tulad ng singaw, condensates, atbp.

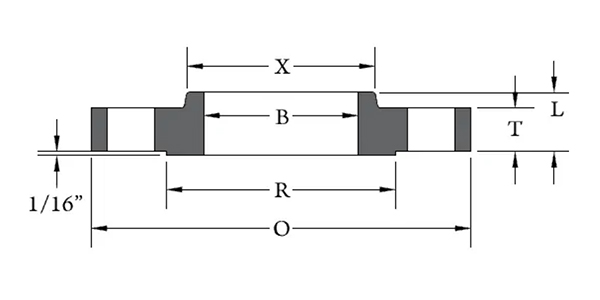

Nom. Laki ng pipe	O	B	T	L	X		R	Butas	Hole-d	Bolt Circle Dia
½	3.50	0.88	0.38	0.56	1.19	1.38		4	0.62	2.38
¾	3.88	1.09	0.44	0.56	1.50	1.69		4	0.62	2.75
1	4.25	1.36	0.50	0.62	1.94	2.00		4	0.62	3.12
1¼	4.62	1.70	0.56	0.75	2.31	2.50		4	0.62	3.50
1½	5.00	1.95	0.62	0.81	2.56	2.88		4	0.62	3.88
2	6.00	2.44	0.69	0.94	3.06	3.62		4	0.75	4.75
2½	7.00	2.94	0.81	1.06	3.56	4.12		4	0.75	5.50
3	7.50	3.57	0.88	1.12	4.25	5.00		4	0.75	6.00
3½ $	8.50	4.07	0.88	1.19	4.81	5.50		8	0.75	7.00
4	9.00	4.57	0.88	1.25	5.31	6.19		8	0.75	7.50
5	10.00	5.66	0.88	1.38	6.44	7.31		8	0.88	8.50
6	11.00	6.72	0.94	1.50	7.56	8.50		8	0.88	9.50
8	13.50	8.72	1.06	1.69	9.69	10.62		8	0.88	11.75
10	16.00	10.88	1.12	1.88	12.00	12.75		12	1.00	14.25
12	19.00	12.88	1.19	2.12	14.38	15.00		12	1.00	17.00
14	21.00	14.14	1.31	2.19	15.75	16.25		12	1.12	18.75
16	23.50	16.16	1.38	2.44	18.00	18.50		16	1.12	21.25
18	25.00	18.18	1.50	2.62	19.88	21.00		16	1.25	22.75
20	27.50	20.20	1.62	2.81	22.00	23.00		20	1.25	25.00
22	29.50	22.22	1.75	3.07	24.25	25.25		20	1.38	27.25
24	32.00	24.25	1.81	3.19	26.12	27.25		20	1.38	29.50
