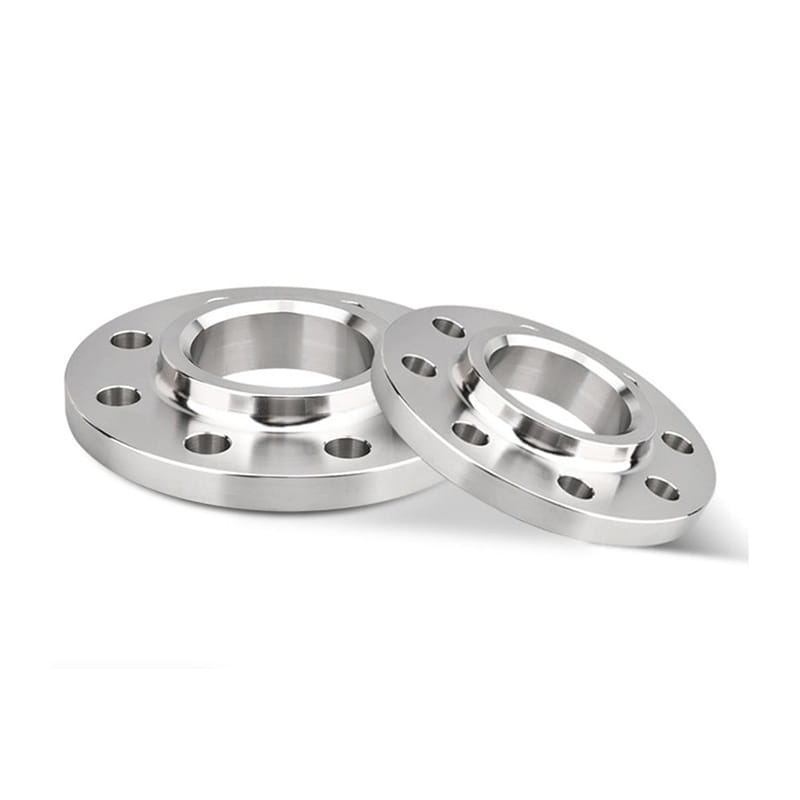

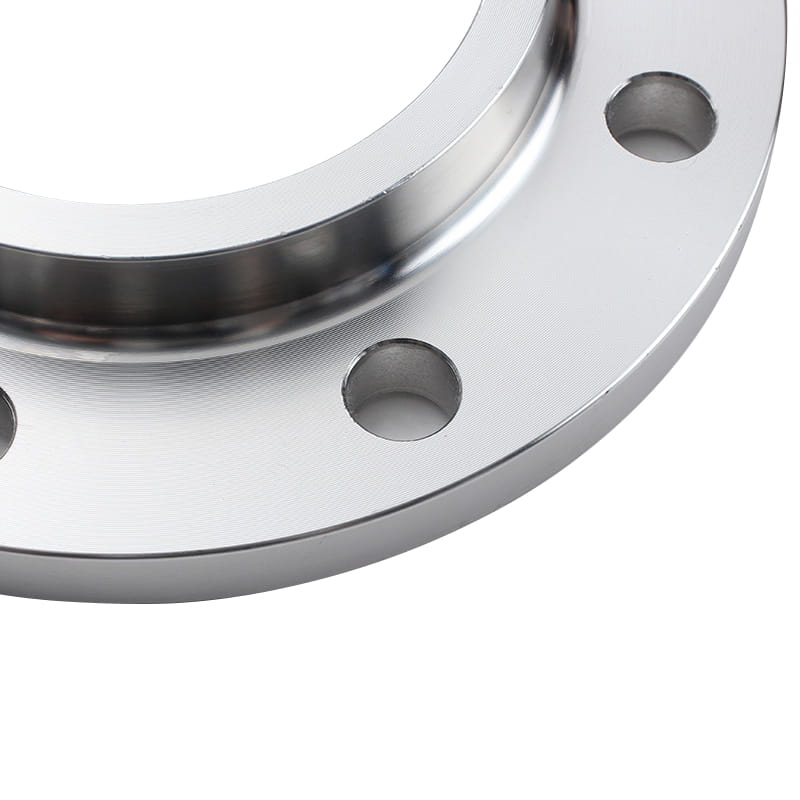

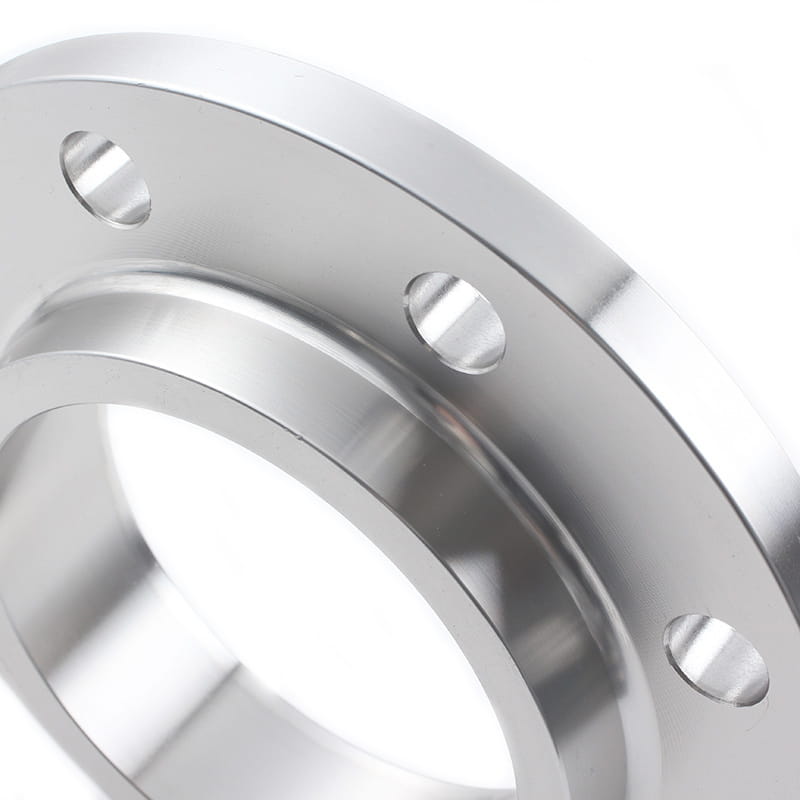

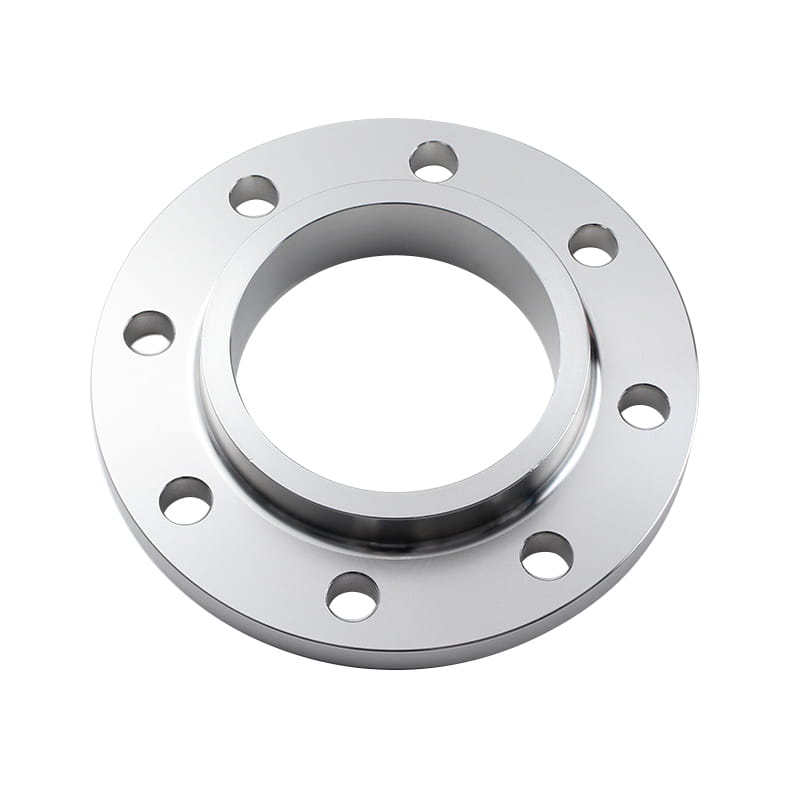

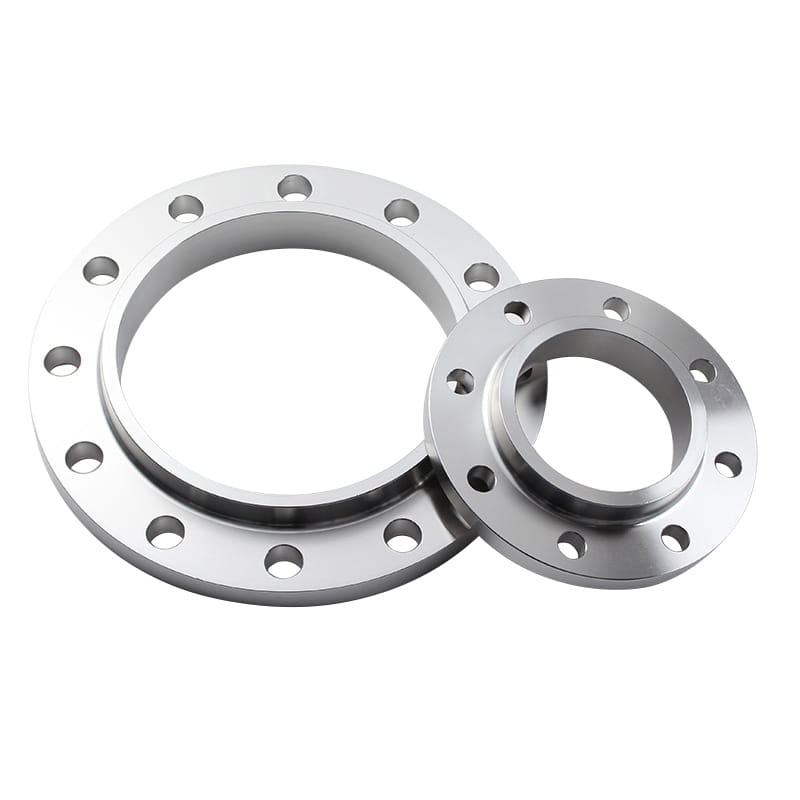

Hindi kinakalawang na asero 304 forged slip sa flange na may isang reinforced hub sa base

Hindi kinakalawang na asero 304 forged slip sa flange na may isang reinforced hub sa base

Slip-on flange, na tinatawag ding sobrang flange. Ang mga ito ay isang tanyag na uri ng pipe flange na idinisenyo upang tanggapin ang pipe sa bore/center ng flange para sa hinang sa paligid ng parehong panlabas na diameter (OD) ng pipe at sa interior side ng koneksyon.

Ang uri ng flange na ito ay napaka-pangkaraniwan sa mga aplikasyon ng mas mababang presyon. Ito ay dahil ang isang slip-on style flange ay tatanggap ng isang pipe na may koneksyon sa welding, samantalang ang isang weld leeg flange ay magkakaroon ng isang reinforced hub sa base at bumubuo ng isang koneksyon sa bevel na direkta sa dulo ng weld weld ng isang pipe. Ang tapered hub na ito ay nagbibigay -daan para sa mas malakas na serbisyo sa isang mekanikal na kapaligiran ng stress.

Ang mga bentahe ng mga slip-on flanges ay nauugnay sa mas mababang mga gastos sa pagkuha, hindi gaanong kinakailangang kasanayan para sa paggawa ng weld, mas mababang kinakailangan ng kawastuhan para sa pagputol ng pipe, at walang mga kinakailangan sa paghahanda ng weld para sa isang pipe end weld.

Ang mga slip-on flanges ay pangunahing ginagamit para sa mga likido sa mababang presyon o may kaunting panganib ng pagtagas. Tulad ng petrochemical, langis at gas, paglamig ng mga linya ng tubig, mga linya ng tubig ng bumbero, mababang presyon na naka-compress na mga linya ng hangin, at mga linya ng proseso para sa mga sangkap tulad ng singaw, condensates, atbp.

Nakaraan ：No previous article
Susunod ：Mababang hub galvanized hindi kinakalawang na slip sa flange madaling mai -install

Panimula

Pamantayan	ASME/ANSI, API, DIN, GOST, BS, AS, JIS, JPI, UNI, SABS, atbp
Materyal	Carbon Steel, Alloy Steel, 304, 316, 304L, 316L, 321, 347, CF8C., Atbp
Ibabaw	RF, FF, FM, MFM, TG, RJ, atbp.
I -type	Forged, bakal cutting
laki	DN15-DN600
Oras ng paghahatid	Sa loob ng 5-30 araw pagkatapos matanggap ang prepaid
Pag -iimpake	Ang bawat flange o pipe fittings ay isa -isa na nakabalot ng bubble protection film at inilagay sa isang kahoy na kahon.
Application	Petrochemical, Oil at Gas, Paglamig ng Mga Linya ng Tubig, Mga Linya ng Bomba ng Bomba, atbp.

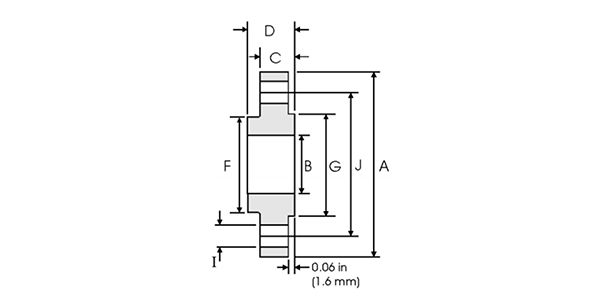

Nom. Laki ng pipe	Sa labas ng diameter (mm)	A (mm)	B (mm)	C (mm)	D (mm)	F (mm)	G (mm)	Butas (mm)	I (mm)	J (mm)	Timbang (kg)
½	21.30	88.90	22.40	11.20	15.70	30.20	35.10	4	15.70	60.45	0.39
¾	26.70	98.60	27.70	12.70	15.70	38.10	42.90	4	15.70	69.85	0.56
1	33.40	108.00	34.50	14.20	17.50	49.30	50.80	4	15.70	79.25	0.78
1¼	42.20	117.30	43.20	15.70	20.60	58.70	63.50	4	15.70	88.90	1.03
1½	48.30	127.00	49.50	17.50	22.40	65.00	73.15	4	15.70	98.60	1.32
2	60.30	152.40	62.00	19.10	25.40	77.70	91.90	4	19.10	120.70	2.06
2½	73.00	177.80	74.70	22.40	28.40	90.40	140.60	4	19.10	139.70	3.28
3	88.90	190.50	90.70	23.90	30.20	108.00	127.00	4	19.10	152.40	3.85
3½ $	101.60	215.90	103.40	23.90	31.75	122.20	139.70	8	19.10	177.80	4.81
4	114.30	228.60	116.10	23.90	33.30	134.90	157.20	8	19.10	190.50	5.30
5	141.30	254.00	143.80	23.90	36.60	163.60	185.70	8	22.40	215.90	6.07
6	168.30	279.40	170.70	25.40	39.60	192.00	215.90	8	22.40	241.30	7.45
8	219.10	342.90	221.50	28.40	44.50	246.10	269.70	8	22.40	298.50	12.10
10	273.00	406.40	276.30	30.20	49.30	304.80	323.90	12	25.40	362.00	16.50
12	323.80	482.60	327.10	31.75	55.60	365.30	381.00	12	25.40	431.80	26.20
14	355.60	533.40	359.10	35.10	57.15	400.10	412.80	12	28.40	476.30	34.60
16	406.40	596.90	410.50	36.60	63.50	457.20	469.90	16	28.40	539.8	44.8
18	457.20	635.00	461.80	39.60	68.30	505.00	533.40	16	31.75	577.90	48.90
20	508.00	698.50	513.10	42.90	73.15	558.80	584.20	20	31.75	635.00	61.90
24	609.60	812.80	616.00	47.80	82.60	663.40	692.20	20	35.10	749.30	86.90
